端子スペック

　
FM025 FM025WP-SMTS
FM040
FM050 FM050-SMTS
FM090 FM090-SMTS FM090-HE FM090-NS
FM090WPkit FM090WP-HW FM090WP-TS F090WP-SMDC
FM090WP-RFW
FM110 FMNL110
FM187 F187HT
FM250 FM250-S FM250-SMDS F250-1P
FMNL250 F250HT F250HT-M2
FMH4 FM305-SMMT
FMG FMG-S FM2YG
SPC
A72-05175 A73-1030

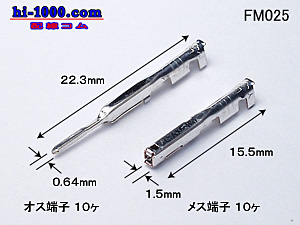

FM025
025型住友TSシリーズ非防水端子
（FM025）
オス側端子
メス側端子

全長・奥行き（mm）
22.3

15.5
幅（mm）
0.64
1.5
高さ・厚さ（mm）
-
-
板厚（mm）
0.25
0.25
適用電線サイズ（平方mm）
0.3～0.5
0.3～0.5
電線仕上がり外径（mm）
1.2～1.4
1.2～1.4
備考 　
　

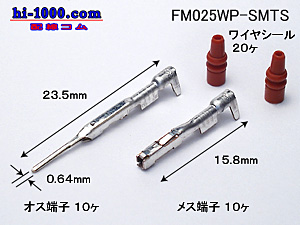

FM025WP-SMTS
025型住友TSシリーズ防水カプラ用端子
（FM025WP-SMTS）
オス側端子
メス側端子

全長・奥行き（mm）
23.5

15.8
幅（mm）
0.64
-
高さ・厚さ（mm）
-
2
板厚（mm）
0.25
0.25
適用電線サイズ（平方mm）
0.22～0.5
0.22～0.5
電線仕上がり外径（mm）
-
-
備考
　

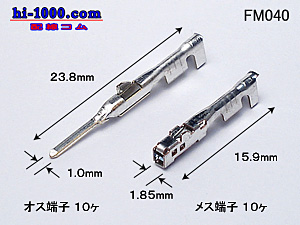

FM040
040型矢崎040Ⅲコネクタ非防水端子
（FM040）
オス側端子
メス側端子

全長・奥行き（mm）
23.8

15.9
幅（mm）
1.0
1.85
高さ・厚さ（mm）
0.64
2.55
板厚（mm）
0.32
0.25
適用電線サイズ（平方mm）
0.3～0.5
0.3～0.5
電線仕上がり外径（mm）
1.4～2.1
1.4～2.1
備考
　

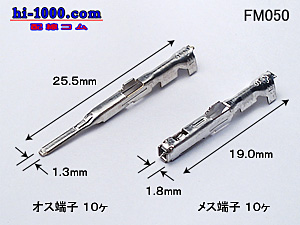

FM050
050型住友HEシリーズ非防水端子
（FM050）
オス側端子
メス側端子

全長・奥行き（mm）
25.5

19.0
幅（mm）
1.3
1.8
高さ・厚さ（mm）
-
2.4
板厚（mm）
0.3
0.2
適用電線サイズ（平方mm）
0.3～0.5
0.3～0.5
電線仕上がり外径（mm）
1.4～2.1
1.4～2.1
備考
　

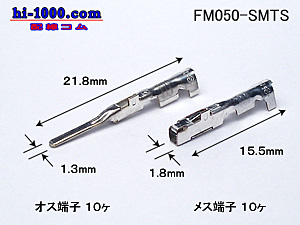

FM050-SMTS
050型住友TSシリーズ非防水端子
（FM050-SMTS）
オス側端子
メス側端子

全長・奥行き（mm）
21.8

15.5
幅（mm）
1.3
1.8
高さ・厚さ（mm）
0.64
2.4
板厚（mm）
0.3
0.2
適用電線サイズ（平方mm）
0.3～0.5
0.3～0.5
電線仕上がり外径（mm）
1.4～2.1
1.4～2.1
備考 　
　
FM090
090型住友HM/MTシリーズ非防水端子
（FM090）
オス側端子
メス側端子

全長・奥行き（mm）
26.7

17.2

幅（mm）
2.3
3.0
高さ・厚さ（mm）
2.0
2.5
板厚（mm）
0.3
0.25
適用電線サイズ（平方mm）
0.5～1.25
0.5～1.25
電線仕上がり外径（mm）
1.6～2.9
1.6～2.9
備考
　

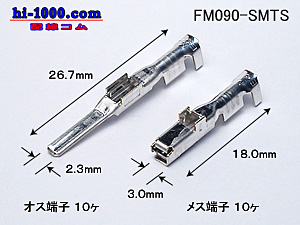

FM090-SMTS
090型住友TSシリーズ非防水端子
（FM090-SMTS）
オス側端子
メス側端子

全長・奥行き（mm）
26.7

18.0
幅（mm）
2.3
3.0
高さ・厚さ（mm）
0.64
2.8
板厚（mm）
0.3
0.25
適用電線サイズ（平方mm）
0.5～1.25
0.5～1.25
電線仕上がり外径（mm）
1.6～2.9
1.6～2.9
備考
　

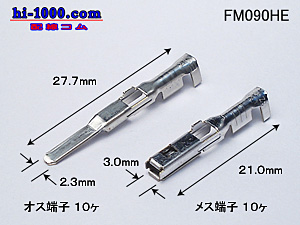

FM090-HE
090型住友HEシリーズ非防水端子
（FM090-HE）
オス側端子
メス側端子

全長・奥行き（mm）
27.7

21
幅（mm）
2.3
3
高さ・厚さ（mm）
-
2.4
板厚（mm）
0.3
0.25
適用電線サイズ（平方mm）
0.5～1.25
0.5～1.25
電線仕上がり外径（mm）
2.0～2.9
2.0～2.9
備考
　

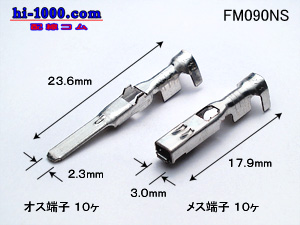

FM090-NS
090型矢崎91コネクタNSタイプ非防水端子
（FM090-NS）
オス側端子
メス側端子

全長・奥行き（mm）
23.6

17.9
幅（mm）
2.3
3.0
高さ・厚さ（mm）
-
3.1
板厚（mm）
0.32
0.25
適用電線サイズ（平方mm）
0.8～2.0
0.8～2.0
電線仕上がり外径（mm）
-
-
備考
　
FM090WPkit
090型住友HM/MTシリーズ防水カプラ用端子
（FM090WPkit）
オス側端子
メス側端子

全長・奥行き（mm）
23.5

16.0
幅（mm）
2.3
3.0
高さ・厚さ（mm）
2
2.5
板厚（mm）
0.3
0.25
適用電線サイズ（平方mm）
0.3～1.25
0.3～1.25
電線仕上がり外径（mm）
1.2～2.9
1.2～2.9
備考 端子は「090型HM/MT/HW防水シリーズ」共通。
　

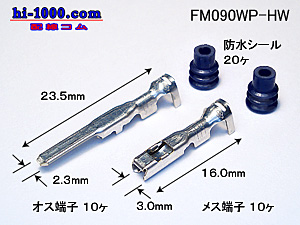

FM090WP-HW
090型住友HWシリーズ防水カプラ用端子
（FM090WP-HW）
オス側端子
メス側端子

全長・奥行き（mm）
23.5

16.0
幅（mm）
2.3
3.0
高さ・厚さ（mm）
2
2.5
板厚（mm）
0.3
0.25
適用電線サイズ（平方mm）
0.3～1.25
0.3～1.25
電線仕上がり外径（mm）
1.2～2.9
1.2～2.9
備考 端子は「090型HM/MT/HW防水シリーズ」共通。
　
FM090WP-TS
090型住友TSシリーズ防水カプラ用端子
（FM090WP-TS）
オス側端子
メス側端子

全長・奥行き（mm）
25.9

17.0
幅（mm）
2.3
3.0
高さ・厚さ（mm）
0.64
2.8
板厚（mm）
0.3
0.25
適用電線サイズ（平方mm）
0.5～1.25
0.5～1.25
電線仕上がり外径（mm）
1.6～2.6
1.6～2.6
備考 090型防水カプラTSシリーズに使用されている端子。
　

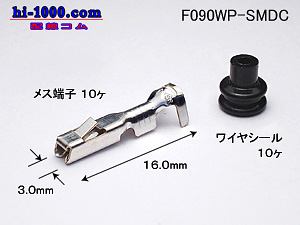

F090WP-SMDC
090型住友SMDCシリーズ防水カプラ用メス端子
（F090WP-SMDC）
メス側端子

全長・奥行き（mm）

16.0
幅（mm）
3.0
高さ・厚さ（mm）
-
板厚（mm）
-
適用電線サイズ（平方mm）
-
電線仕上がり外径（mm）
-
備考 090型防水カプラSMDCシリーズに使用されている端子。
　

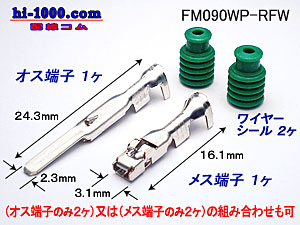

FM090WP-RFW
090型古河電工RFW防水シリーズ端子
（FM090WP-RFW）
オス側端子
メス側端子

全長・奥行き（mm）
24.3

16.1
幅（mm）
2.3
3.1
高さ・厚さ（mm）
-
-
板厚（mm）
-
-
適用電線サイズ（平方mm）
0.5～1.25
0.5～1.25
電線仕上がり外径（mm）
-
-
備考 090型古河電工RFW防水シリーズに使用されている端子。
　

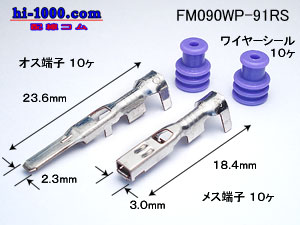

FM090WP-91RS
090型住友91防水シリーズカプラ用端子
（FM090WP-91RS）
オス側端子
メス側端子

全長・奥行き（mm）
23.6

18.4
幅（mm）
2.3
3.0
高さ・厚さ（mm）
-
-
板厚（mm）
0.32
0.25
適用電線サイズ（平方mm）
0.85～2.0
0.85～2.0
電線仕上がり外径（mm）
1.5～2.9
1.5～2.9
備考 090型91防水シリーズカプラに使用されている端子。
　

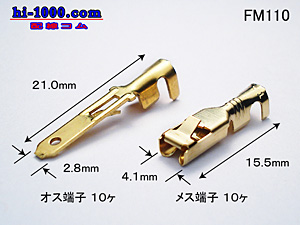

FM110
110型多極用非防水端子
（FM110）
オス側端子
メス側端子

全長・奥行き（mm）
21

15.5
幅（mm）
2.8
4.1
高さ・厚さ（mm）
-
-
板厚（mm）
0.5
0.26
適用電線サイズ（平方mm）
0.5～1.25
0.5～1.25
電線仕上がり外径（mm）
-
-
備考
　

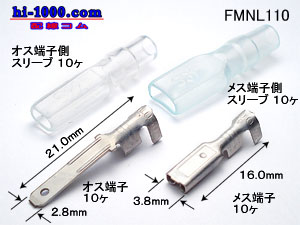

FMNL110
110型単極用非防水端子
（FMNL110）
オス側端子
メス側端子

全長・奥行き（mm）
21.0

16.0
幅（mm）
2.8
3.8
高さ・厚さ（mm）
-
-
板厚（mm）
0.5
0.25
適用電線サイズ（平方mm）
0.5～1.25
0.5～1.25
電線仕上がり外径（mm）
-
-
備考
　

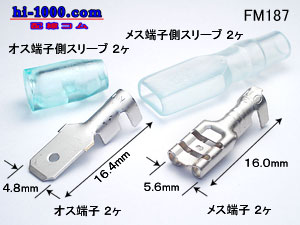

FM187
187型非防水端子
（FM187）
オス側端子
メス側端子

全長・奥行き（mm）
16.4

16.0
幅（mm）
4.8
5.6
高さ・厚さ（mm）
-
-
板厚（mm）
0.4
0.3
適用電線サイズ（平方mm）
0.5～1.25
0.5～1.25
電線仕上がり外径（mm）
-
-
備考
　

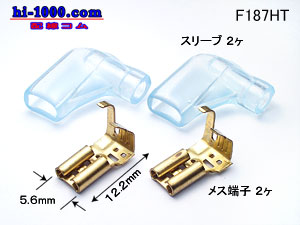

F187HT
187型旗型非防水端子
（F187HT）
メス側端子

全長・奥行き（mm）

12.2
幅（mm）
5.6
高さ・厚さ（mm）
-
板厚（mm）
0.32
適用電線サイズ（平方mm）
0.5～1.25
電線仕上がり外径（mm）
2.6～3.5
備考
オス端子の厚さ0.5mmに適しています
　

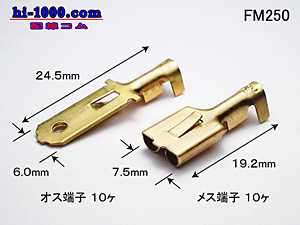

FM250
250型非防水端子
（FM250）
オス側端子
メス側端子

全長・奥行き（mm）
24.5

19.2
幅（mm）
6.0
7.5
高さ・厚さ（mm）
-
-
板厚（mm）
0.4
0.32
適用電線サイズ（平方mm）
0.85～1.25
0.85～1.25
電線仕上がり外径（mm）
-
-
備考
　

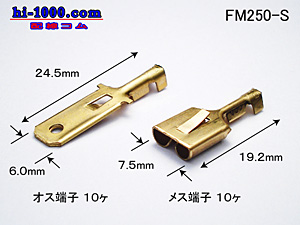

FM250-S
250型非防水端子-S
（FM250-S）
オス側端子
メス側端子

全長・奥行き（mm）
24.5

19.2
幅（mm）
6.0
7.5
高さ・厚さ（mm）
-
-
板厚（mm）
0.4
0.32
適用電線サイズ（平方mm）
0.3～0.5
0.3～0.5
電線仕上がり外径（mm）
-
-
備考 規格寸法は「FM250」と同じですが、適用電線サイズが「0.3～0.5mm」と細くなっていますのでご注意下さい。この適用サイズを超える電線は上手くカシメる事が出来ませんので「FM250」をご利用下さい。
　

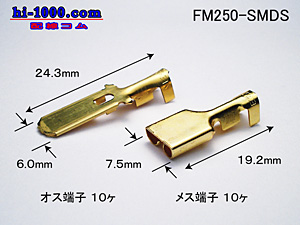

FM250-SMDS
250型住友DS/HDシリーズ非防水端子
（FM250-SMDS）
オス側端子
メス側端子

全長・奥行き（mm）
24.3

19.2
幅（mm）
6.0
7.5
高さ・厚さ（mm）
0.8
2.9
板厚（mm）
0.4
0.32
適用電線サイズ（平方mm）
0.5～2.0
0.5～2.0
電線仕上がり外径（mm）
1.6～3.1
1.6～3.1
備考 　
　

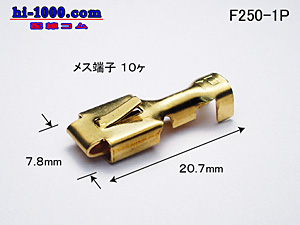

F250-1P
250型1極専用非防水メス端子
（F250-1P）
メス側端子

全長・奥行き（mm）

20.7
幅（mm）
7.8
高さ・厚さ（mm）
-
板厚（mm）
0.32
適用電線サイズ（平方mm）
0.5～2.0
電線仕上がり外径（mm）
-
備考
　

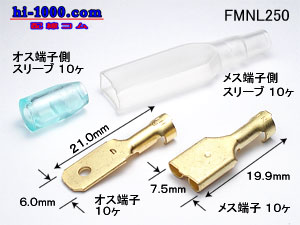

FMNL250
250型単極用非防水端子
（FMNL250）
オス側端子
メス側端子

全長・奥行き（mm）
21.0

19.9
幅（mm）
6.0
7.5
高さ・厚さ（mm）
-
-
板厚（mm）
-
-
適用電線サイズ（平方mm）
0.5～2.0
0.5～2.0
電線仕上がり外径（mm）
-
-
備考
　

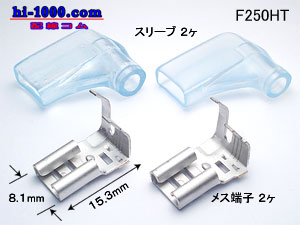

F250HT
250型旗型非防水端子
（F250HT）
メス側端子

全長・奥行き（mm）

15.3
幅（mm）
8.1
高さ・厚さ（mm）
-
板厚（mm）
0.8
適用電線サイズ（平方mm）
0.75～2.0
電線仕上がり外径（mm）
3.4max.
備考
　

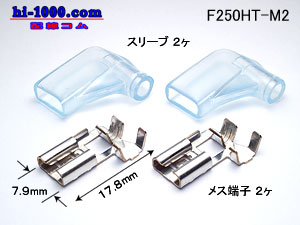

F250HT-M2
250型旗型非防水端子M2
（F250HT-M2）
メス側端子

全長・奥行き（mm）

17.8
幅（mm）
7.9
高さ・厚さ（mm）
-
板厚（mm）
0.8
適用電線サイズ（平方mm）
0.85～2.0
電線仕上がり外径（mm）
2.4～3.7
備考
　
FMH4(305型)
H4(305型)非防水端子
（FMH4）
オス側端子-実測値
メス側端子-実測値

全長・奥行き（mm）
29.5

19.2
幅（mm）
7.8
9.0
高さ・厚さ（mm）
0.9
6.0
板厚（mm）
0.4
0.4
適用電線サイズ（平方mm）
-
-
電線仕上がり外径（mm）
-
-
備考
　

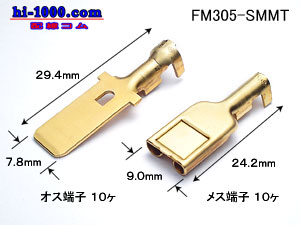

FM305-SMMT
305型住友MTシリーズ非防水端子
（FM305-SMMT）
オス側端子
メス側端子

全長・奥行き（mm）
29.4

24.2
幅（mm）
7.8
9
高さ・厚さ（mm）
0.8
3.2
板厚（mm）
0.8
0.4
適用電線サイズ（平方mm）
0.85～2.0
0.85～2.0
電線仕上がり外径（mm）
2.4～3.1
2.4～3.1
備考
　

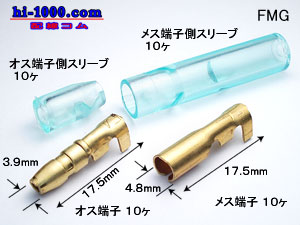

FMG
丸ギボシ端子
（FMG）
オス側端子
メス側端子

全長・奥行き（mm）
17.5

17.5
幅（mm）
3.96
3.96
高さ・厚さ（mm）
-
-
板厚（mm）
0.5
0.4
適用電線サイズ（平方mm）
0.5～2.0
0.5～2.0
電線仕上がり外径（mm）
-
-
備考 端子幅に大小があるので注意が必要。
オス端子の幅が約4mmであれば「FMG」を使用し
オス端子の幅が約3.5mmであれば「FMG-S」を使用する。
　

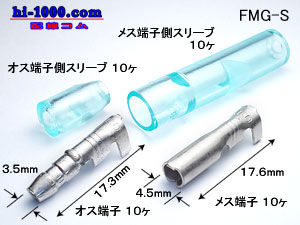

FMG-S
丸ギボシ端子-S
（FMG-S）
オス側端子
メス側端子

全長・奥行き（mm）
17.3

17.6
幅（mm）
3.5
4.0
高さ・厚さ（mm）
-
-
板厚（mm）
0.5
0.4
適用電線サイズ（平方mm）
0.5～1.25
0.5～2.0
電線仕上がり外径（mm）
-
-
備考 FMGとの組み合わせで使用すると「接触不良」になることがあるので注意。
オス端子の幅が約4mmであれば「FMG」を使用し
オス端子の幅が約3.5mmであれば「FMG-S」を使用する。
　

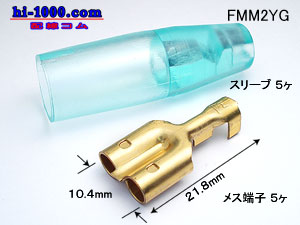

FM2YG
3ウェイ型2マタ丸ギボシメス非防水端子
（FM2YG）
メス側端子

全長・奥行き（mm）

21.8
幅（mm）
10.4
高さ・厚さ（mm）
-
板厚（mm）
-
適用電線サイズ（平方mm）
-
電線仕上がり外径（mm）
-
備考
　
SPC
スプライス
（SPC）
寸法

全長・奥行き（mm）
5.7
幅（mm）
4.0
高さ・厚さ（mm）
-
板厚（mm）
0.5
適用電線サイズ（平方mm）
0.5～1.7
電線仕上がり外径（mm）
-
備考 電線同士の結合・分岐・閉端
　

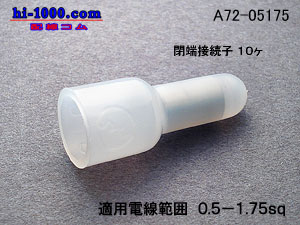

A72-05175
閉端接続子
（A72-05175）
寸法

全長・奥行き（mm）
20.0
幅（mm）
8.0
高さ・厚さ（mm）
8.0
板厚（mm）
-
適用電線サイズ（平方mm）
0.5～1.75
電線仕上がり外径（mm）
-
備考 電線同士の閉端
　

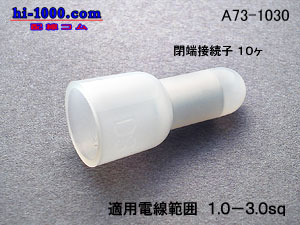

A73-1030
閉端接続子
（A73-1030）
寸法

全長・奥行き（mm）
20.0
幅（mm）
9.0
高さ・厚さ（mm）
9.0
板厚（mm）
-
適用電線サイズ（平方mm）
1.0～3.0
電線仕上がり外径（mm）
-
備考 電線同士の閉端
