| M090WP-HM-MT F090WP-HM-MT |
| 090型住友HM/MT防水シリーズ端子 |
|
090型 住友電装製 HM/MT防水シリーズ
ご注文の際は、形状をよくご確認の上ご注文くださいませ。
|
|
 |
|
セット内容
|

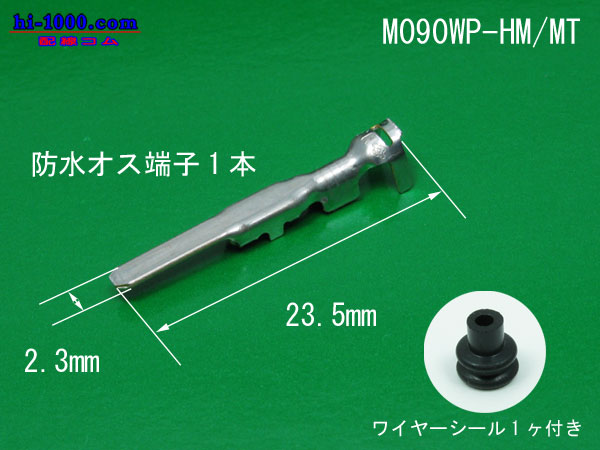

| 090型オス端子(M090WP-HM-MT) |
1本 |
090型HM/MT防水用ワイヤーシール
防水ゴム栓-黒色 |
1ヶ |
|
価格 26円
|
|
|
セット内容 |

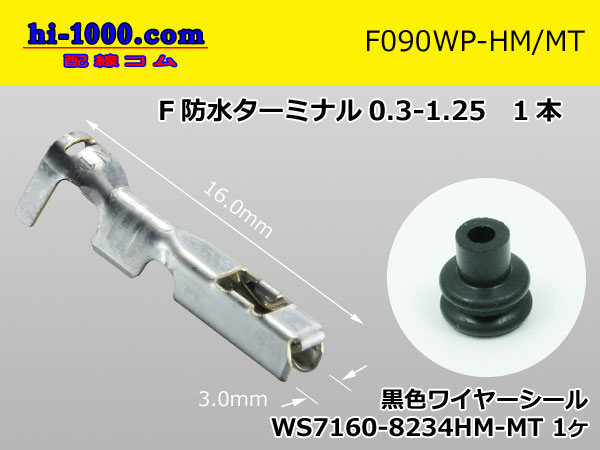

| 090型メス端子(F090WP-HM-MT) |
1本 |
090型HM/MT防水用ワイヤーシール
防水ゴム栓-黒色 |
1ヶ |
価格 26円 |
|
|
|
|
| |
 |

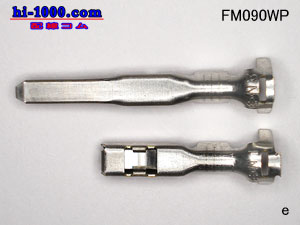

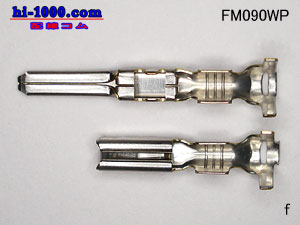

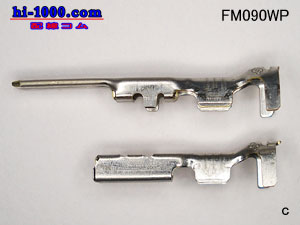

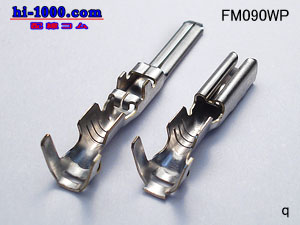

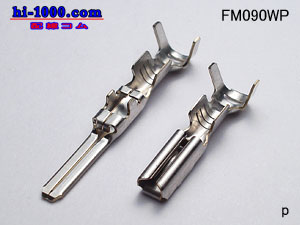

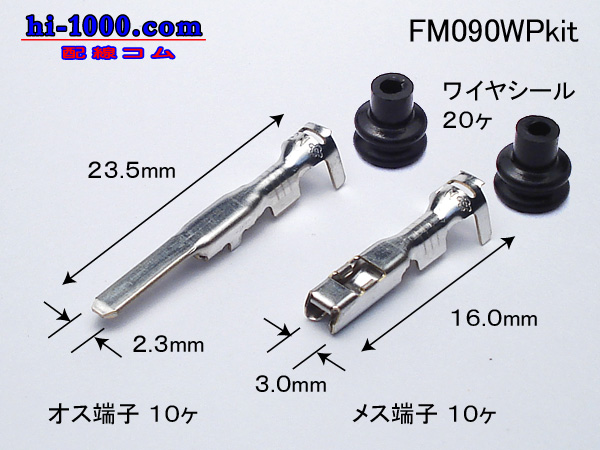

| 090型住友HM/MT/HWシリーズ防水カプラ用端子 |
|
|
オス側端子
|
メス側端子
|
|
全長・奥行き（mm）
|
23.5
|
16.0
|
| 幅（mm） |
2.3
|
3.0
|
| 高さ・厚さ（mm） |
2
|
2.5
|
| 板厚（mm） |
0.3
|
0.25
|
| 適用電線サイズ（平方mm） |
0.3〜1.25
|
0.3〜1.25
|
| 電線仕上がり外径（mm） |
1.2〜2.9
|
1.2〜2.9
|
| 備考 |
端子は「090型HM/MT/HW防水シリーズ」共通。 |
|
 |
 |
 |
 |
 |
|
|
|
| 090型住友HM/MTシリーズ防水カプラ用ワイヤシール |
|
ワイヤシール
|
黒色
|
|
全長・奥行き（mm）
|
5.8
|
| 幅（mm） |
5.7
|
| 高さ・厚さ（mm） |
5.7
|
| 適用電線サイズ（平方mm） |
-
|
| 電線仕上がり外径（mm） |
1.7〜2.7mm
|
| 備考 |
端子は「090型HM/MT/HW防水シリーズ」共通。
|
|
 |
|
|
|
|
|
