M090WP-HW　F090WP-HW
090型住友HW防水シリーズ端子
090型　住友電装製　HW防水シリーズ

ご注文の際は、形状をよくご確認の上ご注文くださいませ。

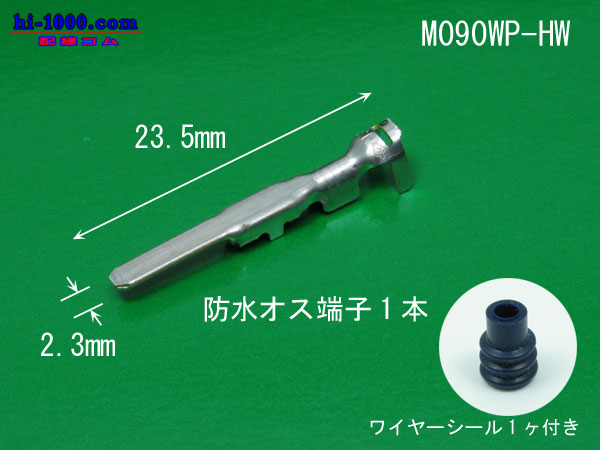

セット内容
090型オス端子(M090WP) 1本
090型HW防水用ワイヤーシール
防水ゴム栓-青色		 1ヶ
価格　26円

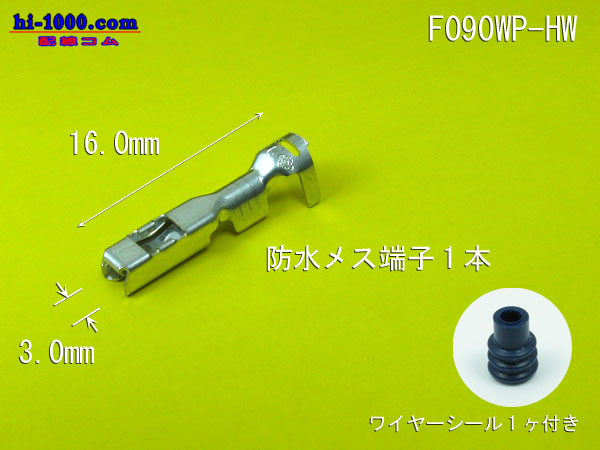

セット内容
090型メス端子(F090WP) 1本
090型HW防水用ワイヤーシール
防水ゴム栓-青色		 1ヶ
価格　26円
　

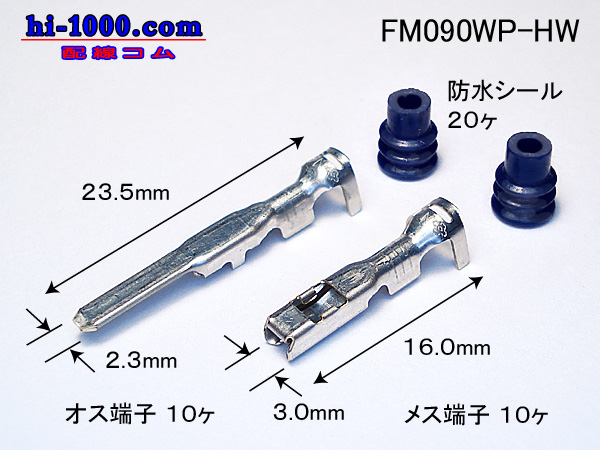

090型住友HM/MT/HWシリーズ防水カプラ用端子
オス側端子
メス側端子

全長・奥行き（mm）
23.5

16.0
幅（mm）
2.3
3.0
高さ・厚さ（mm）
2
2.5
板厚（mm）
0.3
0.25
適用電線サイズ（平方mm）
0.3〜1.25
0.3〜1.25
電線仕上がり外径（mm）
1.2〜2.9
1.2〜2.9
備考 端子は「090型HM/MT/HW防水シリーズ」共通。
090型住友HWシリーズ防水カプラ用ワイヤシール
ワイヤシール
青色

全長・奥行き（mm）
6.1
幅（mm）
5
高さ・厚さ（mm）
5
適用電線サイズ（平方mm）
AV0.5
AVS0.3〜0.85
AVSS0.5〜1.25
電線仕上がり外径（mm）
1.7〜2.4mm
備考
端子は「090型HM/MT/HW防水シリーズ」共通。
