PA-09

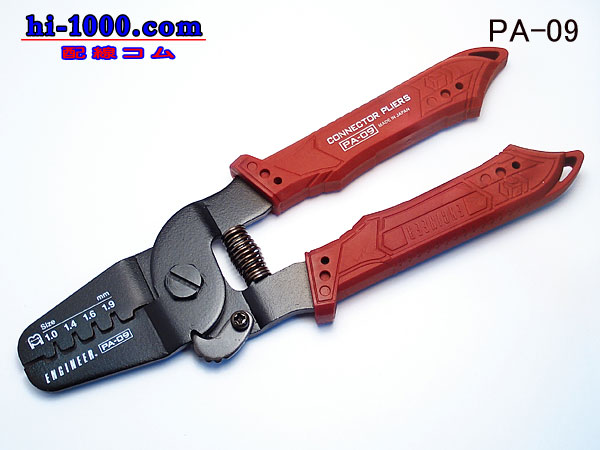

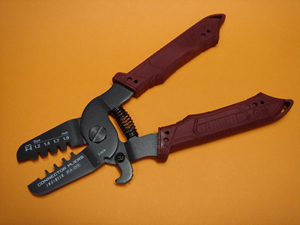

エンジニア製圧着ペンチ/PA-09
エンジニア製圧着ペンチ/PA-09

当方取り扱いの端子は、おおむね「P-706」でカシメる事が可能ですが
電子部品の配線に使用される極小端子のカシメには本製品が最適です。

ご注文の際は、形状をよくご確認の上ご注文くださいませ。

小形コンタクトピン加工に適しています。
端子の規格（サイズ）一覧表
025(0.64mm)
030(0.8mm)
040(1.0mm)
050(1.3mm)
060(1.5mm)
070(1.8mm)
090(2.3mm)
110(2.8mm)
187(4.8mm)
250(6.0mm)
305(7.8mm)
312(8.0mm)
375(9.5mm)
例：オス端子の先端幅が「2.8mm」であれば、その端子は「110型」です。

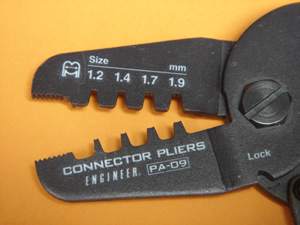

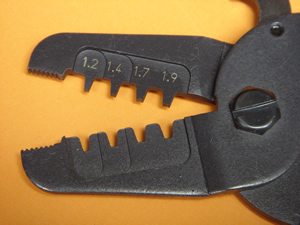

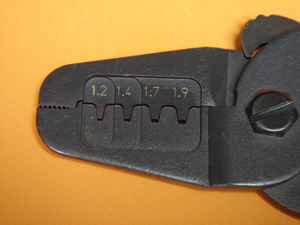

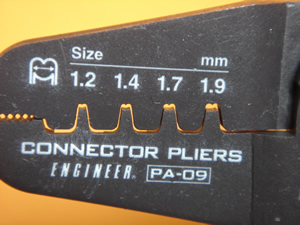

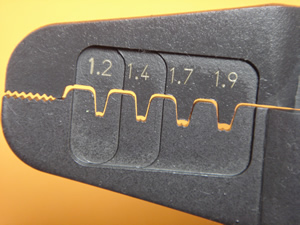

ダイス幅
mm 		ダイス高
mm 		ダイス厚
mm
対象電線
mmφ 平方ミリ AWG（芯線）

1.0
0.50
1.7t
0.20〜0.32 0.032〜0.08 ♯32〜♯28
1.4
0.55
0.32〜0.51 0.08〜0.2 ♯28〜♯24
1.6
0.8
2.0t
0.51〜0.64 0.2〜0.33 ♯24〜♯22
1.9
0.9
0.51〜0.81 0.2〜0.52 ♯24〜♯20
商品詳細
全長
175mm
重量
150g
備考 株式会社エンジニア製

025型端子よりも小さい端子のカシメが可能です。

当方取り扱いの端子は、おおむね「P-706」でカシメる事が可能ですが、電子部品の配線に使用される極小端子のカシメには本製品が最適です。
