SPC-スプライス
SPC スプライス(1ヶ単位の販売に変更しました）　日本圧着端子製造株式会社製

電線相互を接続するための接続子で、電線の組み合わせにより直線、分岐、閉塞と
様々な接続が出来、広い用途に利用されます。

ご注文の際は、形状をよくご確認の上ご注文くださいませ。
セット内容
スプライス 1ヶ
価格　21円
　
商品詳細
種別
スプライス

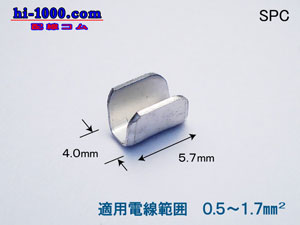

全長（mm）
5.7

板厚（mm）
0.5
備考
 適用電線範囲0.5〜1.7平方mm

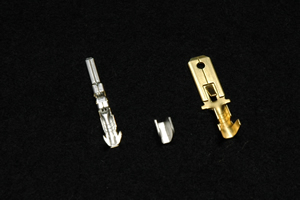

使用例（画像右）
 スプライスは、ハンドルスイッチ配線の内部で、分岐や結合に使われています。
軽量で、スペースを取らず、導通にも確実性があります。
SPC-スプライスの使い方

手順は、通常の圧着端子と同じです。

 　

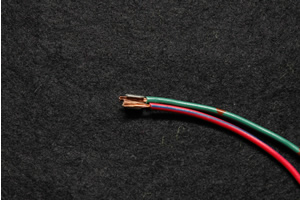

まず、スプライスに電線をあて、上手く納まるかどうかを確認して下さい。 　

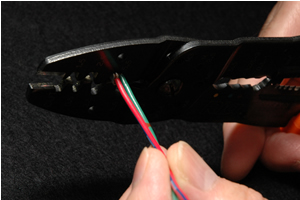

次に、汎用の圧着工具を使用し、そのままカシメていきます。

材質はアルミですが、通常の端子に比べ板厚が厚いので、少し強めの力でカシメて下さい。

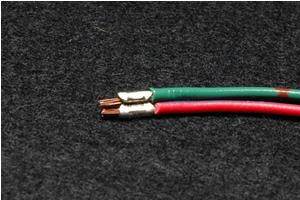

カシメ終えたら、抜けやガタつきが無いかを確認して下さい。

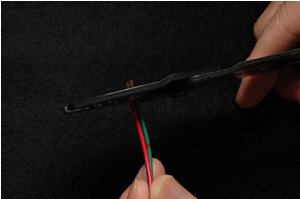

カシメが不十分な場合は、圧着工具の場所を変えて、もう一度カシメて下さい。
