MG-S FG-S
丸ギボシ端子-S
住鉱テック製  丸ギボシ端子-S

ご注文の際は、形状をよくご確認の上ご注文くださいませ。
セット内容
オス丸ギボシ端子 1本
オス端子側スリーブ 1ヶ
価格 26
セット内容
メス丸ギボシ端子 1本
メス端子側スリーブ 1ヶ
価格 26

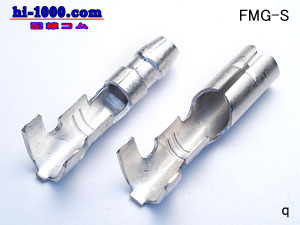

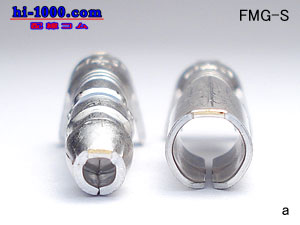

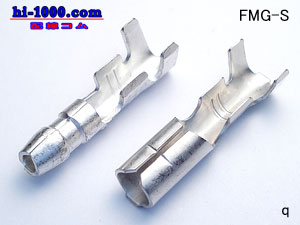

丸ギボシ端子-S
(FMG-S)
オス側端子
メス側端子

全長・奥行き(mm)

17.3

17.6

幅(mm)
3.5
4.5
高さ・厚さ(mm)
-
-
板厚(mm)
0.5
0.4
適用電線サイズ(平方mm)
0.5〜2.0
0.5〜2.0
電線仕上がり外径(mm)
-
-
備考

FMGとの組み合わせで使用すると「接触不良」になることがあるので注意。
オス端子の幅が約4mmであれば
MG」もしくは「FG」を使用し
オス端子の幅が約3.5mmであれば、この「
MG-S」もしくは「FG-S」を使用する。


ホンダ製のオートバイ(原付などの小排気量車)には、この丸ギボシが適合するかと思います。

ただ、車種や使用箇所によっては通常サイズの丸ギボシ「MGやFG」が適合する事もありますので、オス端子の直径を実測し、画像と照らし合わせてご判断下さい。
