M090WP-91RS F090WP-91RS
090型
住友
91防水
シリーズ
端子
090型
住友電装製 91防水シリーズ
ご注文の際は、形状をよくご確認の上ご注文くださいませ。
セット内容
090型

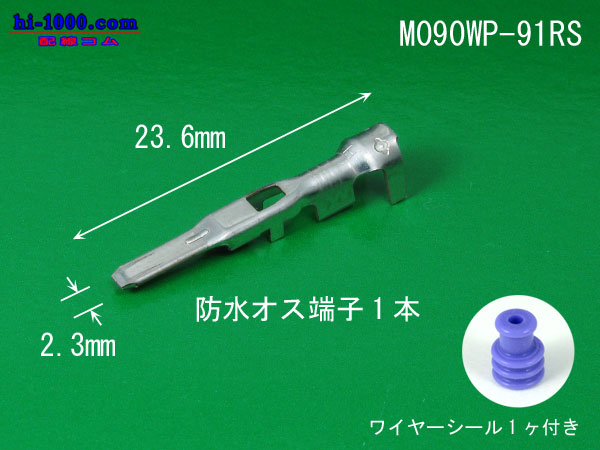

オス端子(M090WP-91RS)
1本
91防水シリーズワイヤシールMタイプ紫色
1ヶ
価格
42
円
セット内容
090型

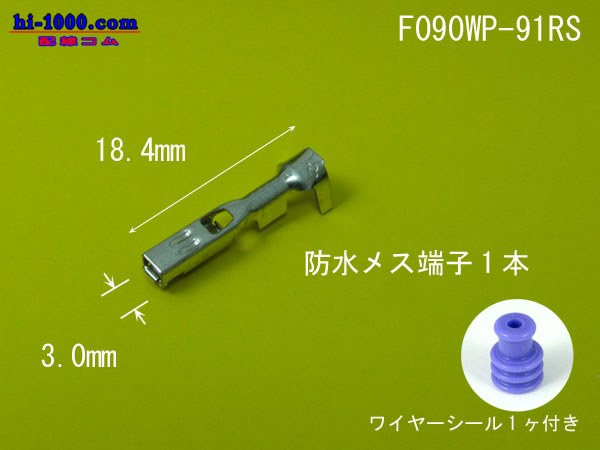

メス端子(F090WP-91RS)
1本
91防水シリーズワイヤシールMタイプ紫色
1ヶ
価格
42
円

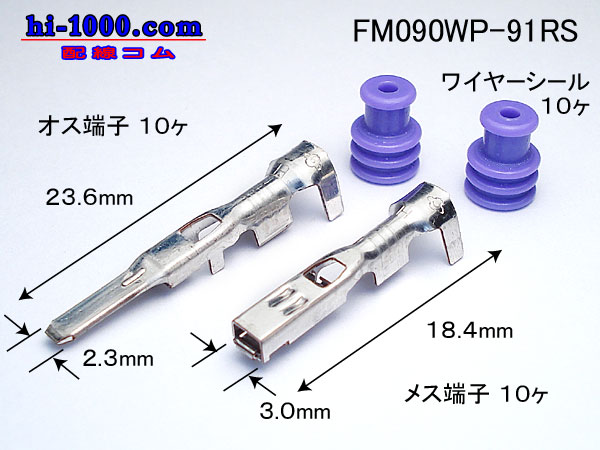

090型住友
91
防水シリーズ端子RS-標準
オス側
端子
メス側端子
全長・奥行き(mm)
23.6
18.4
幅(mm)
2.3
3.0
高さ・厚さ(mm)
-
-
板厚(mm)
0.32
0.25
適用電線サイズ(平方mm)
0.85〜2.0
0.85〜2.0
電線仕上がり外径(mm)
1.5〜2.9
1.5〜2.9
備考
ワイヤシール(紫色) 全長7.0mm 直径4.2mm/5.4mm
適用電線サイズAVS0.5〜0.85 AVSS1.25
電線仕上り外径2.0〜2.4
090型住友
91
防水シリーズ
防水カプラ用ワイヤシール
ワイヤシール
紫色
全長・奥行き(mm)
7.0
幅(mm)
5.4
高さ・厚さ(mm)
5.4
適用電線サイズ(平方mm)
AV 0.5〜0.85
AVX・AEX 0.5〜0.85
AVS 0.5〜0.85
AVSS 1.25
電線仕上がり外径(mm)
2.0〜2.4mm
備考
