| M090WP-HM/HW/MT-wr |
| 090型HM/HW/MT防水オス端子のみ（ワイヤーシール無し）/M090WP-HM/HW/MT-wr |
|
090型 住友電装製 HM/HW/MT防水シリーズ
ご注文の際は、形状をよくご確認の上ご注文くださいませ。
|
 |
セット内容 |
090型オス端子のみ(M090WP-HM/HW/MT-wr)
※ワイヤーシールは付属しておりません。端子のみご入り用の場合におすすめ致します。 |
1本 |
価格 21円 |
|
|
|
| |
 |

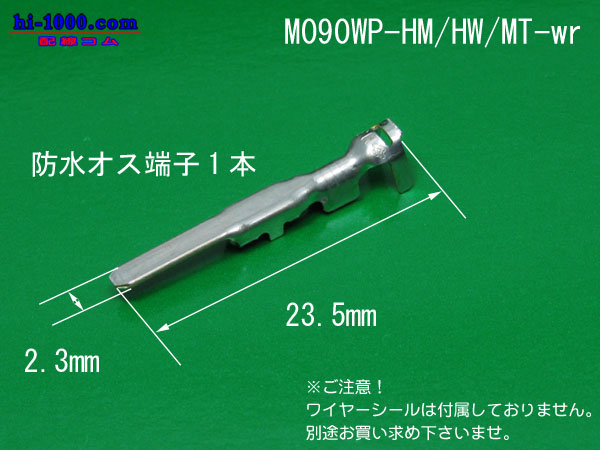

| 090型住友HM/MT/HWシリーズ防水カプラ用オス端子 |
|
オス側端子 |
全長・奥行き（mm） |
23.5 |
| 幅（mm） |
2.3 |
| 高さ・厚さ（mm） |
2 |
| 板厚（mm） |
0.3 |
| 適用電線サイズ（平方mm） |
0.3〜1.25 |
| 電線仕上がり外径（mm） |
1.2〜2.9 |
| 備考 |
端子は「090型HM/MT/HW防水シリーズ」共通。 |
|
 |
 |
 |
 |
 |
 |
 |
 |

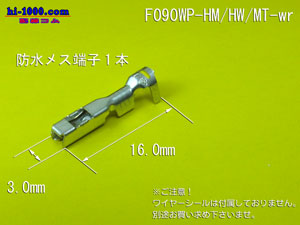

| 090型住友HM/MT/HWシリーズ防水カプラ用メス端子 |
|
メス側端子 |
全長・奥行き（mm） |
16.0 |
| 幅（mm） |
3.0 |
| 高さ・厚さ（mm） |
2.5 |
| 板厚（mm） |
0.25 |
| 適用電線サイズ（平方mm） |
0.3〜1.25 |
| 電線仕上がり外径（mm） |
1.2〜2.9 |
| 備考 |
端子は「090型HM/MT/HW防水シリーズ」共通。 |
|
|
|
| 090型住友HM/MTシリーズ防水カプラ用ワイヤシール |
|
ワイヤシール
|
黒色
|
|
全長・奥行き（mm）
|
5.8
|
| 幅（mm） |
5.7
|
| 高さ・厚さ（mm） |
5.7
|
| 適用電線サイズ（平方mm） |
-
|
| 電線仕上がり外径（mm） |
1.7〜2.7mm
|
| 備考 |
端子は「090型HM/MT/HW防水シリーズ」共通。
|
|
 |
|
|
|
|
|
