H4K-M
H4(305型)ヘッドライトオス端子側カプラキット/H4K-M オス端子付き
H4(305型)ヘッドライトオス端子側カプラキット/H4K-M オス端子付き 矢崎総業製

ご注文の際は、形状をよくご確認の上ご注文くださいませ。
セット内容
H4オス端子側カプラ 1ヶ
H4オス端子(FMH4) 3本

商品詳細
種別
非防水カプラ
ターミナルサイズ
H4(305型)

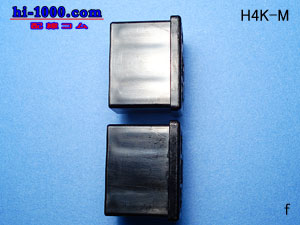

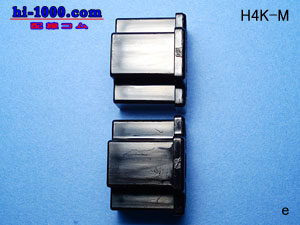

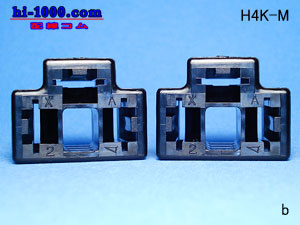

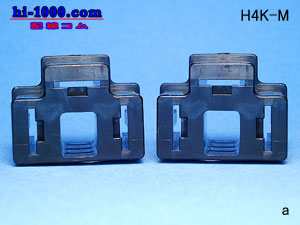

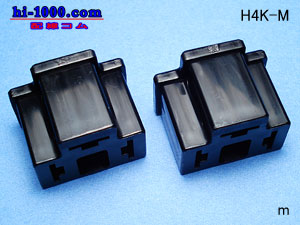

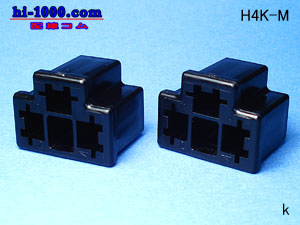

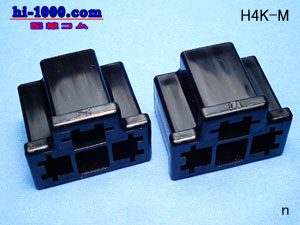

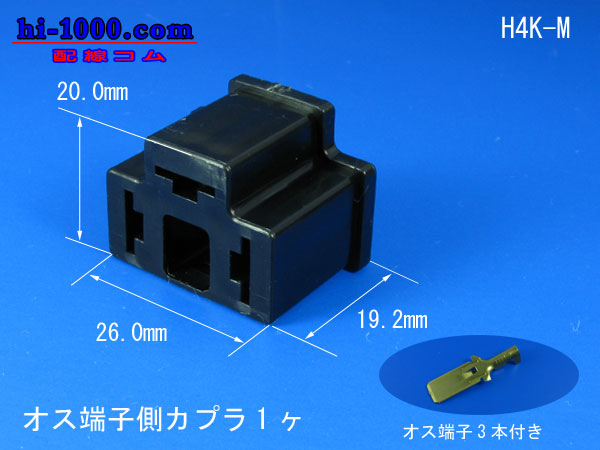

カプラ寸法
オス端子側カプラ-実測値
全長・奥行き(mm)
19.2

幅(mm)

26.0
高さ・厚さ(mm)
20.0
備考
H4(305型)非防水端子

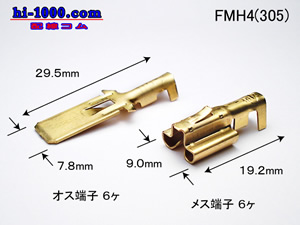

オス側端子-実測値
メス側端子-実測値

全長・奥行き(mm)

29.5

19.2

幅(mm)
7.8
9.0
高さ・厚さ(mm)
0.9
6.0
板厚(mm)
0.4
0.4
適用電線サイズ
-
-
電線仕上がり外径
-
-
備考 H4ヘッドライトカプラの端子
