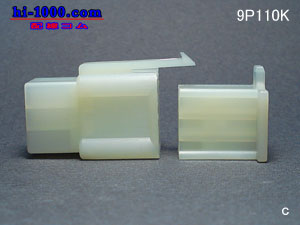

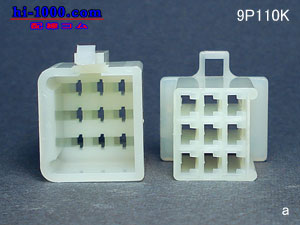

9P110K-M　9P110K-F
9P110型カプラキット
9極110型カプラキット　住友電装製

ご注文の際は、形状をよくご確認の上ご注文くださいませ。

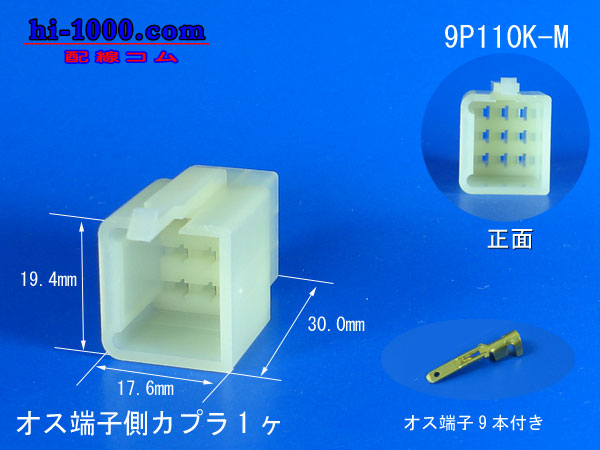

セット内容
110型9Pオス端子側カプラ 1ヶ
110型オス端子 9本
価格　237円

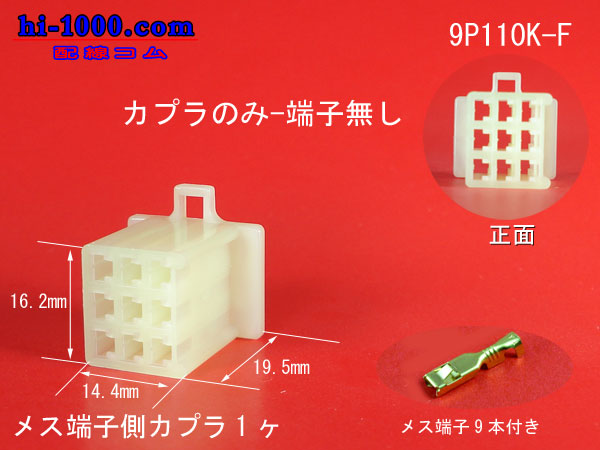

セット内容
110型9Pメス端子側カプラ 1ヶ
110型メス端子 9本
価格　237円
　
商品詳細
種別
非防水カプラ
ターミナルサイズ
110型
カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き（mm）
30.0
19.5

幅（mm）
17.6
14.4
高さ・厚さ（mm）
19.4
16.2
備考 　
110型非防水端子
オス側端子
メス側端子

全長（mm）
21.0

15.5
幅（mm）
2.8
4.1
厚さ/高さ（mm）
-
-
板厚（mm）
0.5
0.26
適用電線サイズ
0.5〜1.25mm
0.5〜1.25mm
電線仕上がり外径
-
-
備考 汎用性があり、メーカーを問わずよく使われているカプラ端子。メインスイッチ、左右ハンドルスイッチ等。オートバイでは現在も主流の端子規格。
