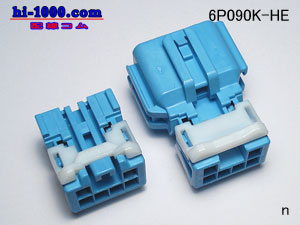

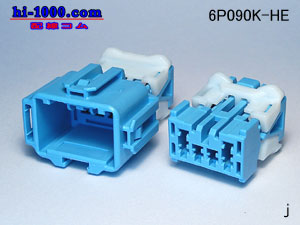

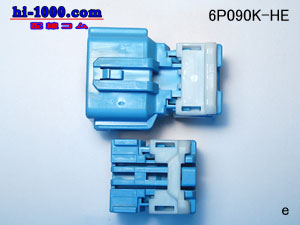

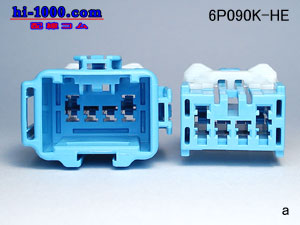

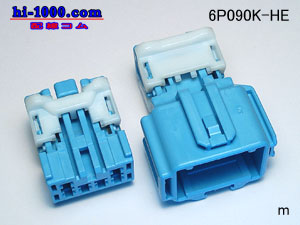

6P090K-HE
6P090型HEカプラキット
090型カプラ　住友電装製　HEシリーズ

ご注文の際は、形状をよくご確認の上ご注文くださいませ。

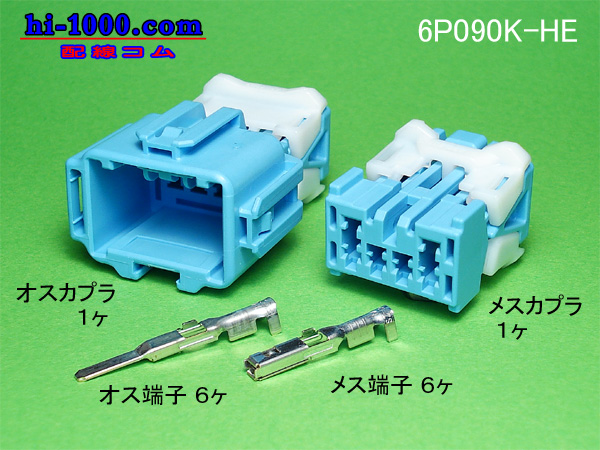

セット内容
090型6Pオスカプラ 1ヶ
090型6Pメスカプラ 1ヶ
090型オス端子(FM090HE) 6ヶ
090型メス端子(FM090HE) 6ヶ
価格　840円
　
商品詳細
種別
非防水カプラ
ターミナルサイズ
090型
カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き（mm）
38.4
24.0
幅（mm）
23.9
20.5
高さ・厚さ（mm）
17.7
11.3
備考
　 　
090型住友HEシリーズ非防水端子
オス側端子
メス側端子

全長・奥行き（mm）
27.7

21
幅（mm）
2.3
3
高さ・厚さ（mm）
-
2.4
板厚（mm）
0.3
0.25
適用電線サイズ
0.5〜1.25mm
0.5〜1.25mm
電線仕上がり外径
2.0〜2.9mm
2.0〜2.9mm
備考
