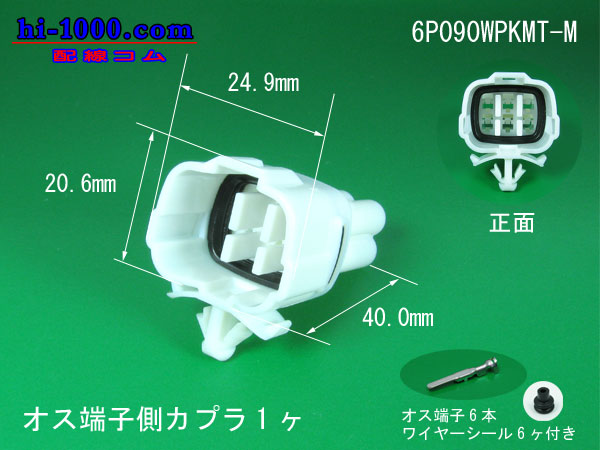

| 6P090WPKMT-M |
| 6P090型MT防水オス端子側カプラキット |
090型カプラ 住友電装製 MT防水シリーズ
ご注文の際は、形状をよくご確認の上ご注文くださいませ。
|
|
|
セット内容
|
| 6P090型MT防水オスカプラ |
1ヶ |
| 090型HM/MT防水オス端子(M090WPkit) |
6本 |
090型HM/MT防水用ワイヤーシール
防水ゴム栓-黒色(WS7160-8234HM-MT) |
6ヶ |
|
価格 630円
|
|
|
|
| |
商品詳細 |
| 種別 |
防水カプラ |
| ターミナルサイズ |
090型 |
| カプラ寸法 |
オス端子側カプラ |
| 全長・奥行き（mm） |
40.0 |
| 幅（mm） |
24.9 |
| 高さ・厚さ（mm） |
20.6 |
| 備考 |
|
|
|
 |
| 090型住友HM/MTシリーズ防水カプラ用端子 |
|
オス側端子 |
メス側端子 |
全長・奥行き（mm） |
23.5 |
16.0 |
| 幅（mm） |
2.3 |
3.0 |
| 高さ・厚さ（mm） |
2 |
2.5 |
| 板厚（mm） |
0.3 |
0.25 |
| 適用電線サイズ |
0.3〜1.25mm |
0.3〜1.25mm |
| 電線仕上がり外径 |
1.4〜2.9mm |
1.4〜2.9mm |
| 備考 |
090型防水カプラHM/MTシリーズに使用されている端子。 |
|
| 090型HM/MT防水ゴム栓-ワイヤシール |
090型住友HM/MT防水シリーズワイヤーシール |
ワイヤーシール 黒色 |
全長（mm） |
5.8 |
| 直径（mm） |
5.7 |
| 電線仕上がり外径 |
1.7〜2.7mm |
| 備考 |
オス端子・メス端子に共用です |
|
 |
|
|
|
|
|
