6P090K-NS-M　6P090K-NS-F

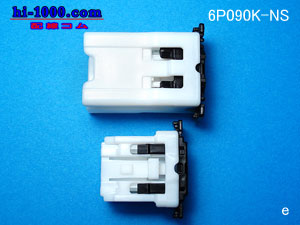

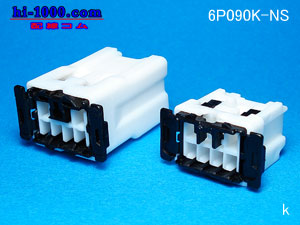

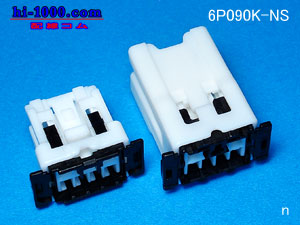

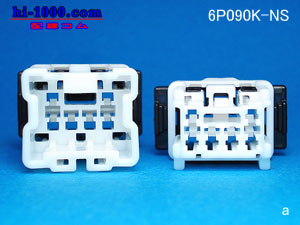

6P090型NSカプラキット
090型カプラ　住友電装製　91シリーズ NSタイプ

ご注文の際は、形状をよくご確認の上ご注文くださいませ。

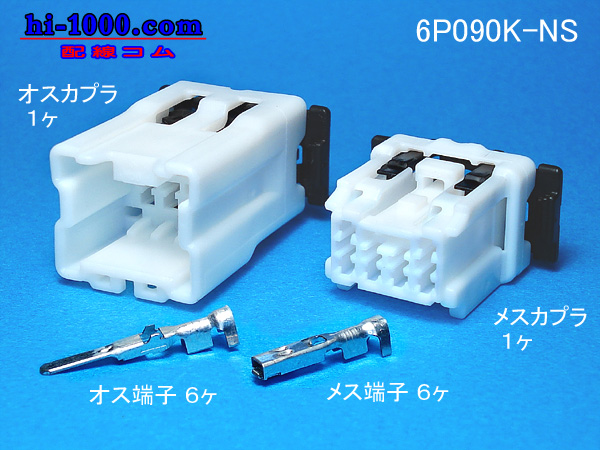

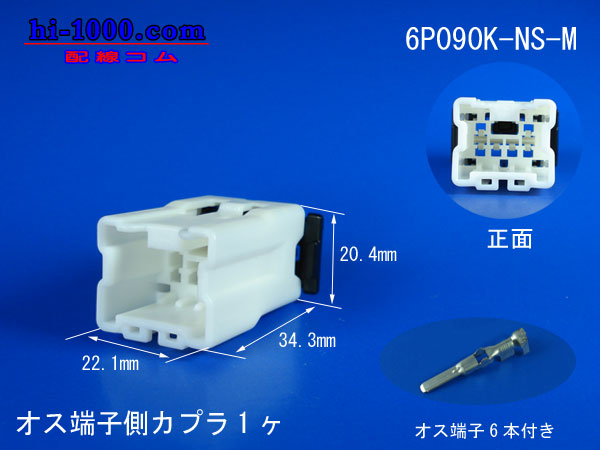

セット内容
090型6Pオス端子側カプラ 1ヶ
090型オス端子(M090NS) 6本
価格　420円

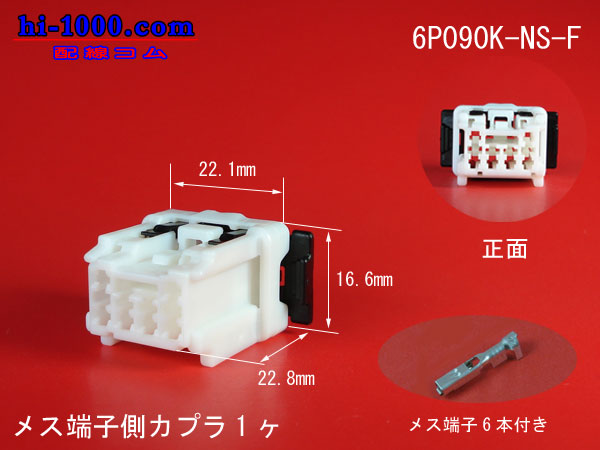

セット内容
090型6Pメス端子側カプラ 1ヶ
090型メス端子(F090NS) 6本
価格　420円
　
商品詳細
種別
非防水カプラ
ターミナルサイズ
090型
カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き（mm）
34.3
22.8
幅（mm）
22.1
22.1
高さ・厚さ（mm）
20.4
16.6
備考
090型矢崎91コネクタNSタイプ非防水端子
オス側端子
メス側端子

全長・奥行き（mm）
23.6

17.9
幅（mm）
2.3
3.0
高さ・厚さ（mm）
-
3.1
板厚（mm）
0.32
0.25
適用電線サイズ
0.8〜2.0mm
0.8〜2.0mm
電線仕上がり外径
-
-
備考
