| 5P040Kset |
| 5P(040型)カプラセット |
|
040型5極カプラセット 矢崎総業製 040Ⅲシリーズ
トヨタ車のナビゲーション用カプラとして様々な車種に使用されております。
ご注文の際は、形状をよくご確認の上ご注文くださいませ。
|
|

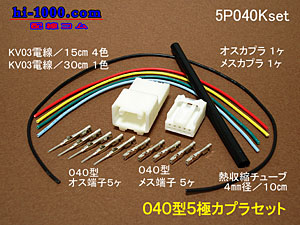

セット内容
|

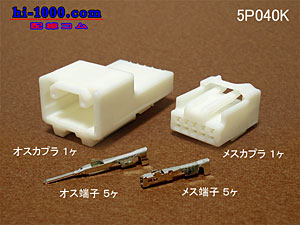

| 040型5Pオスカプラ |
1ヶ |
| 040型5Pメスカプラ |
1ヶ |
| 040型オス端子 |
5ヶ |
| 040型メス端子 |
5ヶ |
| KV03電線 長さ15cm 電線色（お任せ） |
4本 |
| KV03電線 長さ30cm 電線色（お任せ） |
1本 |
| 熱収縮チューブ 直径4mm 長さ10cm |
1本 |
|
価格 840円
|
|
|
 |
|
セットには、電線と熱収縮チューブ（直径4mm）が含まれております。
電線は極数に合わせて5本同梱いたしておりますが、そのうち1本は30cmとなっております。
|
|
| 商品詳細 |
 |
|
商品詳細
|
| 種別 |
カプラ
|
| ターミナルサイズ |
040型
|
| カプラ寸法 |
オス端子側カプラ
|
メス端子側カプラ
|
|
幅（mm）
|
18.75
|
14.95
|
| 高さ（mm） |
12.35
|
5.45
|
| 奥行き（mm） |
33.80
|
19.00
|
| 備考 |
|
|
 |
|
商品詳細
|
| 種別 |
通信機器用ビニル電線
|
| 呼び |
0.3sq
|
|
仕上がり外径（mm）
|
約1.5
|
| 絶縁体厚さ（mm） |
0.4
|
| 導体外径（mm） |
0.7
|
| 定格温度 |
60度
|
| 定格電圧 |
100V未満
|
| 質量（ｋg）1ｋmあたり |
5.3
|
| 備考 |
通信機器等に使用される電線。
日本電線工業会規格に基づくビニル電線。
0.3は12本のヨリ線となっております。 |
|
 |
|
商品詳細
|
|
040型端子
|
オス側
|
メス側
|
|
全長（mm）
|
23.8
|
15.9
|
| 幅（mm） |
1.0
|
1.85
|
| 板厚（mm） |
0.32
|
0.25
|
| 適用電線サイズ |
0.3～0.5mm
|
0.3～0.5mm
|
| 電線仕上がり外径 |
1.4～2.1mm
|
1.4～2.1mm
|
| 品番 |
7114-4231-02
|
7116-4231-02
|
| 主な使用箇所 |
トヨタ純正ナビゲーションに使用されている端子。 |
|
|
|
|
|
|
