5P040K
5P(040型)カプラキット
040型5極カプラキット　矢崎総業製　040Ⅲシリーズ

トヨタ車のナビゲーション用カプラとして様々な車種に使用されております。
ご注文の際は、形状をよくご確認の上ご注文くださいませ。

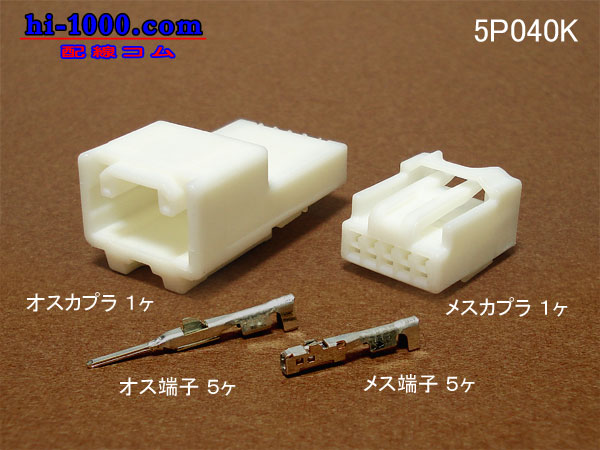

セット内容
040型5Pオスカプラ 1ヶ
040型5Pメスカプラ 1ヶ
040型オス端子 5ヶ
040型メス端子 5ヶ
価格　525円
　
商品詳細
種別
非防水カプラ
ターミナルサイズ
040型
カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き（mm）
33.80
19.00

幅（mm）
18.75
14.95
高さ・厚さ（mm）
12.35
5.45
備考 　
端子
オス側
メス側

全長（mm）
23.8

15.9
幅（mm）
1.0
1.85
厚さ/高さ（mm）
0.64
2.55
板厚（mm）
0.32
0.25
適用電線サイズ
0.3～0.5mm
0.3～0.5mm
電線仕上がり外径
1.4～2.1mm
1.4～2.1mm
備考
