4PWPk

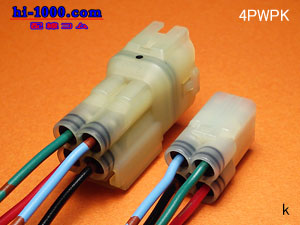

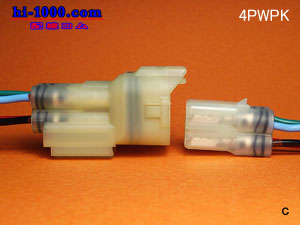

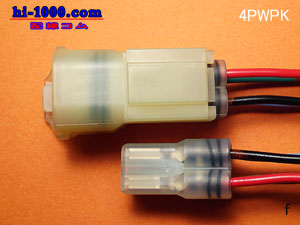

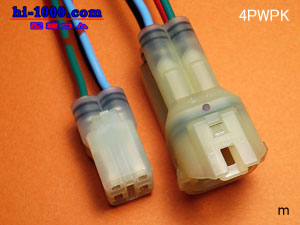

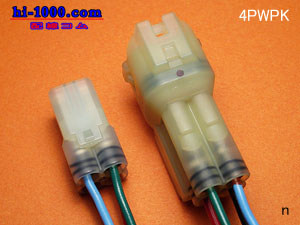

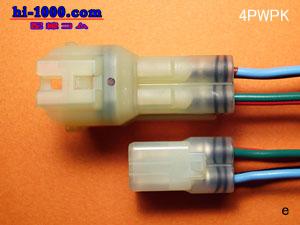

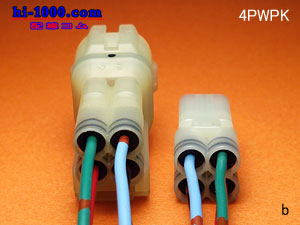

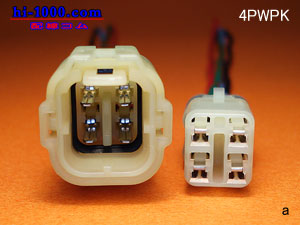

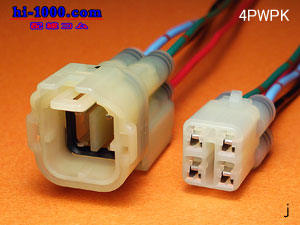

4P(HM防水)電線付カプラー
090型カプラ　住友電装製　HM防水シリーズ

ご注文の際は、形状をよくご確認の上ご注文くださいませ。
セット内容
4P090型HM防水-電線および端子付きオス端子側カプラ(電線部20cm) 1ヶ
4P090型HM防水-電線および端子付きメス端子側カプラ(電線部20cm) 1ヶ
価格　735円
　
商品詳細
種別
防水カプラ
ターミナルサイズ
090型
カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き（mm）
36.0
23.0
幅（mm）
19.7
10.9
高さ・厚さ（mm）
20.4
12.6
備考 (電線部20cm)
090型住友HM/MTシリーズ防水カプラ用端子
オス側端子
メス側端子

全長・奥行き（mm）
23.5

16.0
幅（mm）
2.3
3.0
高さ・厚さ（mm）
2
2.5
板厚（mm）
0.3
0.25
適用電線サイズ
0.3〜1.25mm
0.3〜1.25mm
電線仕上がり外径
1.4〜2.9mm
1.4〜2.9mm
備考 090型防水カプラHM/MTシリーズに使用されている端子。
090型HM/MT防水ゴム栓-ワイヤシール
090型住友HM/MT防水シリーズワイヤーシール
ワイヤーシール 黒色

全長（mm）
5.8
直径（mm）
5.7
電線仕上がり外径
1.7〜2.7mm
備考 オス端子・メス端子に共用です
