3P090WPK-HW-M
3P090型HW防水カプラキット
3P090型HW防水カプラキット　住友電装製

ご注文の際は、形状をよくご確認の上ご注文くださいませ。
セット内容
3P090型HW防水オスカプラ 1ヶ
3P090型HW防水オスカプラ側リテーナー 1ヶ
090型HW防水オス端子 3本
090型HW用防水ワイヤシール
防水ゴム栓-青色（WS7165-0118HW）		 3ヶ
価格　473円
　
商品詳細
種別
防水カプラ
ターミナルサイズ
090型

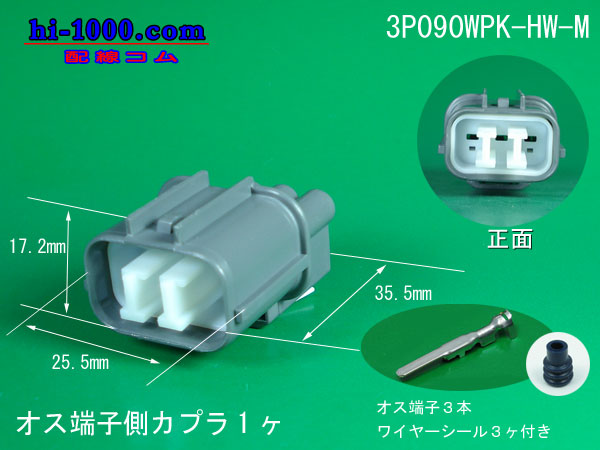

カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き（mm）
35.5
27.8
幅（mm）
25.5
28.1
高さ・厚さ（mm）
17.2
21.4
備考 　
090型HW防水端子
090型住友HW防水シリーズ端子
オス側端子
メス側端子

全長・奥行き（mm）

23.5

16
幅（mm）
2.3
3
高さ・厚さ（mm）
0.64
2.5
板厚（mm）
0.3
0.25
適用電線サイズ（平方ミリ）
0.3〜1.25
0.3〜1.25
電線仕上がり外径
1.2〜2.9mm
1.2〜2.9mm
備考 HM防水シリーズと共用
090型HW用防水ゴム栓
090型住友HW防水シリーズワイヤーシール
ワイヤーシール　Sタイプ 青色

全長・奥行き（mm）
6.1
直径（mm）
5
適用電線サイズ（平方ミリ）
AV 0.5
AVX 0.5〜0.75
AVS 0.3〜0.85
AVSS 0.5〜1.25
AVSSX 0.5〜1.25
電線仕上がり外径
1.6〜2.4mm
備考 オス端子・メス端子に共用です
