2P090K-SMHM
2P090型HMシリーズカプラキット
090型カプラ　住友電装製　HMシリーズ

ご注文の際は、形状をよくご確認の上ご注文くださいませ。
セット内容
090型2Pオスカプラ 1ヶ
090型2Pメスカプラ 1ヶ
090型オス端子(FM090) 2ヶ
090型メス端子(FM090) 2ヶ
価格　315円
　
商品詳細
種別
非防水カプラ
ターミナルサイズ
090型
カプラ寸法

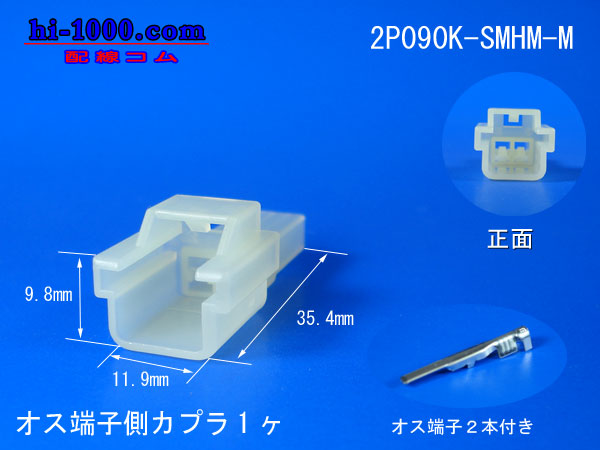

オス端子側カプラ

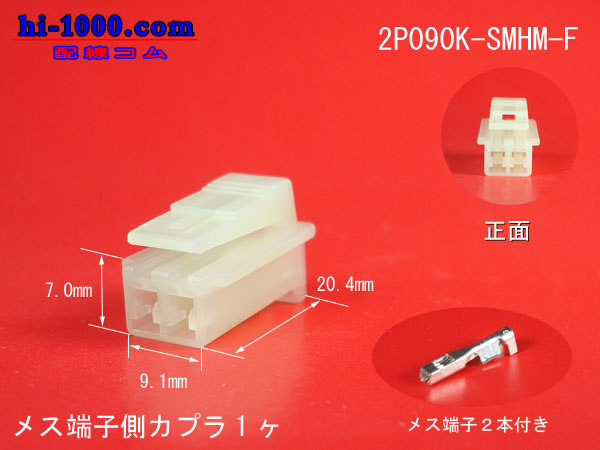

メス端子側カプラ
全長・奥行き（mm）
35.4
20.4
幅（mm）
11.9
9.1
高さ・厚さ（mm）
9.8
7.0
備考
090型住友HM/MTシリーズ非防水端子
オス側端子
メス側端子

全長・奥行き（mm）
26.7

17.2

幅（mm）
2.3
3.0
高さ・厚さ（mm）
2.0
2.5
板厚（mm）
0.3
0.25
適用電線サイズ（平方ミリ）
0.5〜1.25
0.5〜1.25
電線仕上がり外径
1.6〜2.9mm
1.6〜2.9mm
備考
