2P050K-OR
2P050型HEシリーズカプラキット
050型カプラ　住友電装製　HEシリーズ

 ホンダ二輪車に使用されています。

ご注文の際は、形状をよくご確認の上ご注文くださいませ。

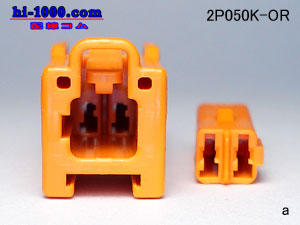

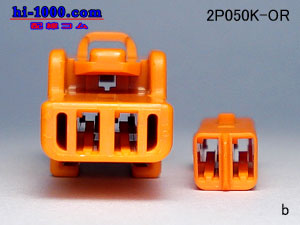

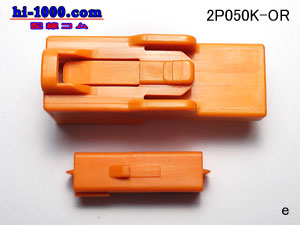

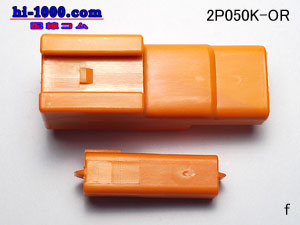

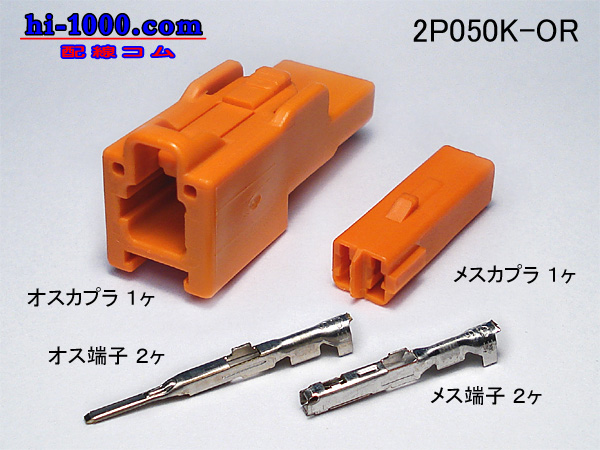

セット内容
2P050型HEシリーズオスカプラ 1ヶ
2P050型HEシリーズメスカプラ 1ヶ
050型オス端子(FM050) 2ヶ
050型メス端子(FM050) 2ヶ
価格　368円
　
商品詳細
種別
非防水カプラ
ターミナルサイズ
050型
カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き（mm）
36.0
21.5
幅（mm）
12.7
6.8
高さ・厚さ（mm）
13.2
6.0
備考

下の画像は、カプラから端子を抜く手順です。

このカプラは、端子の穴にカプラの突起が引っかかって固定されるタイプです。
この固定方式を「ハウジングランスタイプ」といいます。

「ターミナルランスタイプ」は端子の突起がカプラに引っかかるタイプです。
110型や250型カプラは「ターミナルランスタイプ」が多いです。

　
050型住友HEシリーズ非防水端子
オス側端子
メス側端子

全長・奥行き（mm）
25.5

19.0
幅（mm）
1.3
1.8
高さ・厚さ（mm）
-
2.4
板厚（mm）
0.3
0.2
適用電線サイズ
0.3〜0.5mm
0.3〜0.5mm
電線仕上がり外径
1.4〜2.1mm
1.4〜2.1mm
備考 ホンダのウインカーカプラに使用されている端子。
