| 2P050K-LBL-M 2P050K-LBL-F |
| 2P050型HEシリーズカプラキット |
|
050型カプラ 住友電装製 HEシリーズ
ホンダ二輪車に使用されています。
ご注文の際は、形状をよくご確認の上ご注文くださいませ。
|
|
 |

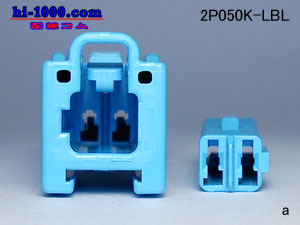

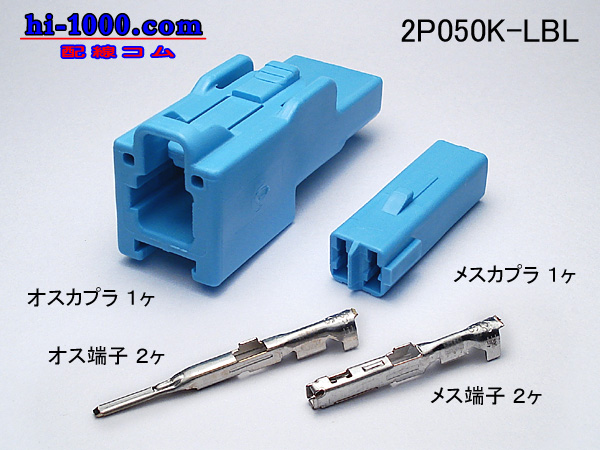

セット内容 |
| 2P050型HEシリーズオス端子側カプラ |
1ヶ |
| 050型オス端子(M050) |
2本 |
価格 184円 |
|
|
セット内容 |
| 2P050型HEシリーズメス端子側カプラ |
1ヶ |
| 050型メス端子(F050) |
2本 |
価格 184円 |
|
|
|
|
| |
 |
|
商品詳細
|
| 種別 |
非防水カプラ
|
| ターミナルサイズ |
050型
|

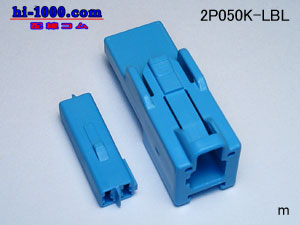

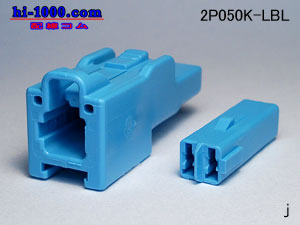

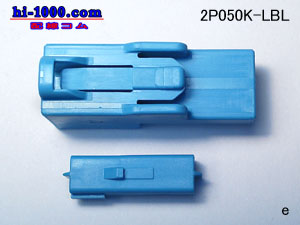

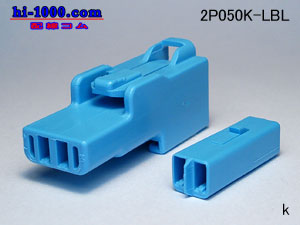

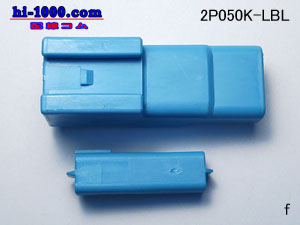

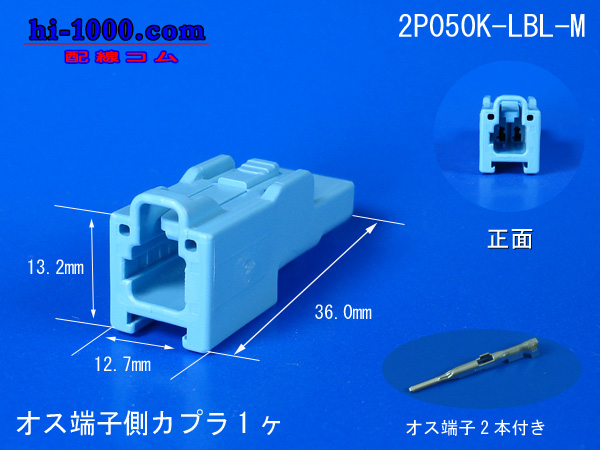

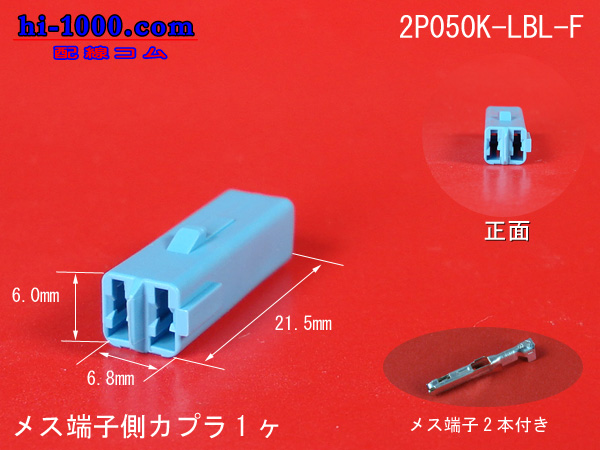

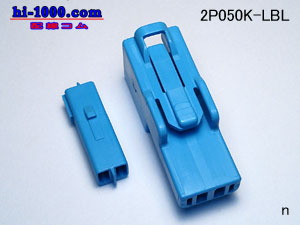

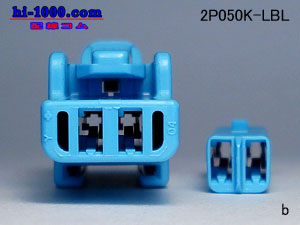

| カプラ寸法 |
オス端子側カプラ
|
メス端子側カプラ
|
| 全長・奥行き（mm） |
36.0
|
21.5
|
| 幅（mm） |
12.7
|
6.8
|
| 高さ・厚さ（mm） |
13.2
|
6.0
|
| 備考 |
|
|
 |
 |
下の画像は、カプラから端子を抜く手順です。
このカプラは、端子の穴にカプラの突起が引っかかって固定されるタイプです。
この固定方式を「ハウジングランスタイプ」といいます。
「ターミナルランスタイプ」は端子の突起がカプラに引っかかるタイプです。
110型や250型カプラは「ターミナルランスタイプ」が多いです。
|
 |
 |
 |
 |
 |
|
 |
 |
|
 |
| 050型住友HEシリーズ非防水端子 |
|
|
オス側端子
|
メス側端子
|
|
全長・奥行き（mm）
|
25.5
|
19.0
|
| 幅（mm） |
1.3
|
1.8
|
| 高さ・厚さ（mm） |
-
|
2.4
|
| 板厚（mm） |
0.3
|
0.2
|
| 適用電線サイズ |
0.3〜0.5mm
|
0.3〜0.5mm
|
| 電線仕上がり外径 |
1.4〜2.1mm
|
1.4〜2.1mm
|
| 備考 |
ホンダのウインカーカプラに使用されている端子。 |
|
|
|
|
|
|
