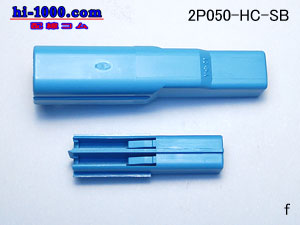

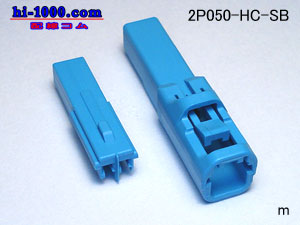

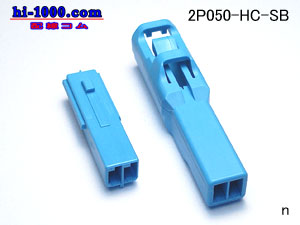

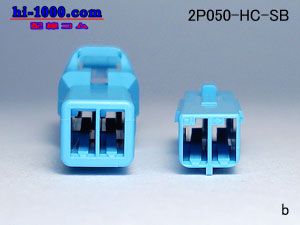

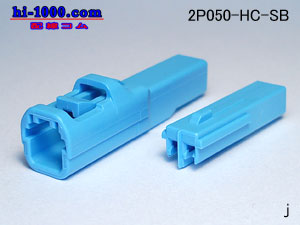

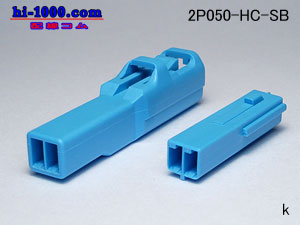

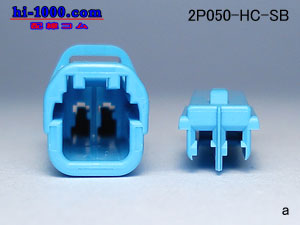

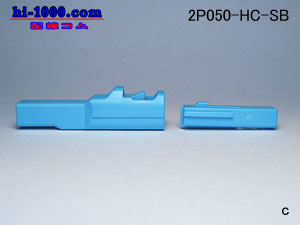

| 2P050-HC-SB-M 2P050-HC-SB-F |

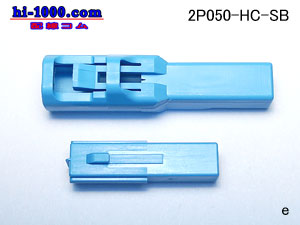

| 2P050型HCシリーズカプラキット |
|
050型カプラ 住友電装製 HCシリーズ
ホンダ二輪車に使用されています。
ご注文の際は、形状をよくご確認の上ご注文くださいませ。
|
|
 |

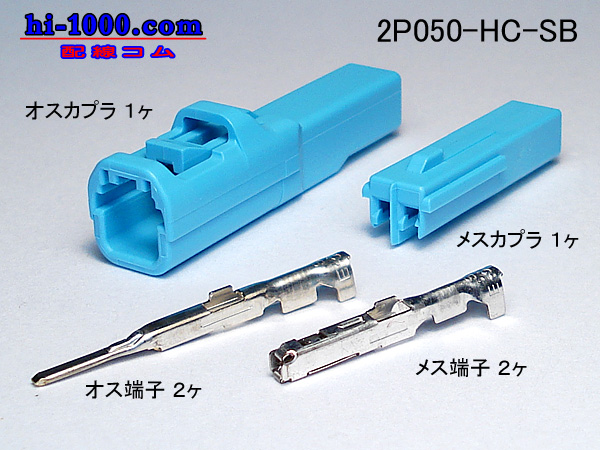

セット内容 |

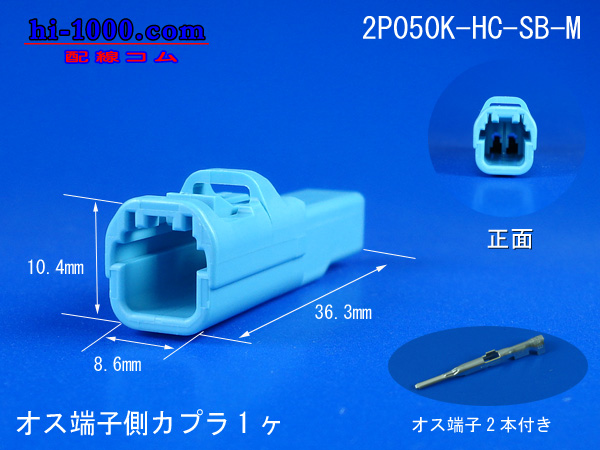

| 2P050型HCシリーズオス端子側カプラ |
1ヶ |
| 050型オス端子(M050) |
2本 |
価格 210円 |
|
|
セット内容 |

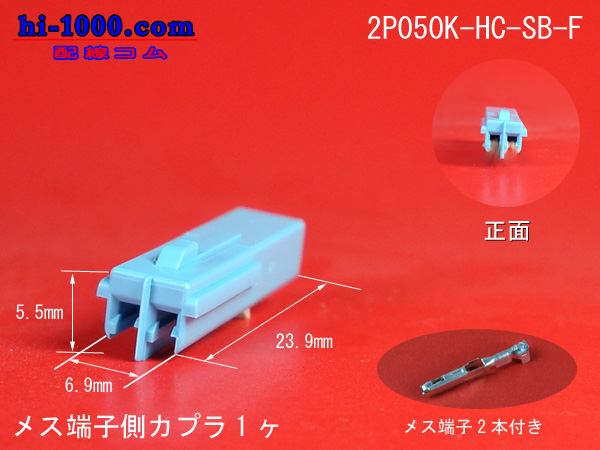

| 2P050型HCシリーズメス端子側カプラ |
1ヶ |
| 050型メス端子(F050) |
2本 |
価格 210円 |
|
|
|
|
| |
 |
|
商品詳細
|
| 種別 |
非防水カプラ
|
| ターミナルサイズ |
050型
|
| カプラ寸法 |
オス端子側カプラ
|
メス端子側カプラ
|
| 全長・奥行き（mm） |
36.3
|
23.9
|
| 幅（mm） |
8.6
|
6.9
|
| 高さ・厚さ（mm） |
10.4
|
5.5
|
| 備考 |
数値は実測値（突起部除く） |
|
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
| 050型住友HEシリーズ非防水端子 |
|
|
オス側端子
|
メス側端子
|
|
全長・奥行き（mm）
|
25.5
|
19.0
|
| 幅（mm） |
1.3
|
1.8
|
| 高さ・厚さ（mm） |
-
|
2.4
|
| 板厚（mm） |
0.3
|
0.2
|
| 適用電線サイズ |
0.3〜0.5mm
|
0.3〜0.5mm
|
| 電線仕上がり外径 |
1.4〜2.1mm
|
1.4〜2.1mm
|
| 備考 |
ホンダのウインカーカプラに使用されている端子。 |
|
|
|
|
|
|
