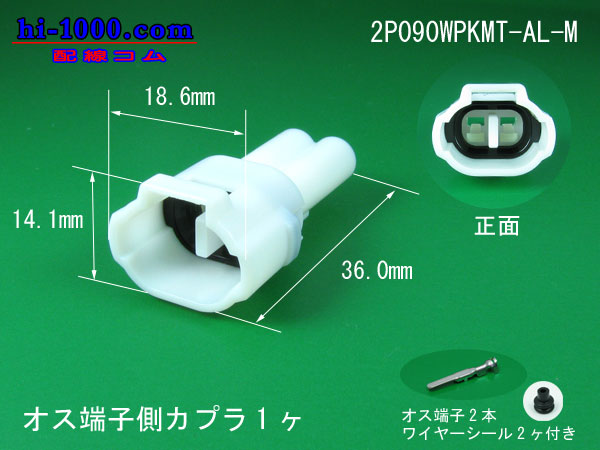

| 2P090WPKMT-AL-M |
| 2P090型MT防水（AL型）オス端子側カプラキット |
090型カプラ 住友電装製 MT防水シリーズ
（AL型）
ご注文の際は、形状をよくご確認の上ご注文くださいませ。
|
|
|
セット内容
|
| 2P090型MT防水オスカプラ |
1ヶ |
| 090型HM/MT防水オス端子(FM090WPkit) |
2ヶ |
090型HM/MT防水用ワイヤーシール
防水ゴム栓-黒色(WS7160-8234HM-MT) |
2ヶ |
|
価格 315円
|
|
|
|
| |
商品詳細 |
| 種別 |
防水カプラ |
| ターミナルサイズ |
090型 |
| カプラ寸法 |
オス端子側カプラ |
| 全長・奥行き（mm） |
36.0 |
| 幅（mm） |
18.6 |
| 高さ・厚さ（mm） |
14.1 |
| 備考 |
|
|
|
 |
| 090型住友HM/MTシリーズ防水カプラ用端子 |
|
|
オス側端子
|
メス側端子
|
|
全長・奥行き（mm）
|
23.5
|
16.0
|
| 幅（mm） |
2.3
|
3.0
|
| 高さ・厚さ（mm） |
2
|
2.5
|
| 板厚（mm） |
0.3
|
0.25
|
| 適用電線サイズ |
0.3〜1.25mm
|
0.3〜1.25mm
|
| 電線仕上がり外径 |
1.4〜2.9mm
|
1.4〜2.9mm
|
| 備考 |
090型防水カプラHM/MTシリーズに使用されている端子。 |
|
| 090型HM/MT防水ゴム栓-ワイヤシール |
|
090型住友HM/MT防水シリーズワイヤーシール
|
ワイヤーシール 黒色
|
|
全長（mm）
|
5.8
|
| 直径（mm） |
5.7
|
| 電線仕上がり外径 |
1.7〜2.7mm
|
| 備考 |
オス端子・メス端子に共用です |
|
 |
|
|
|
|
|
