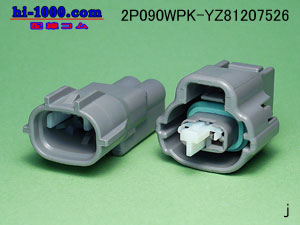

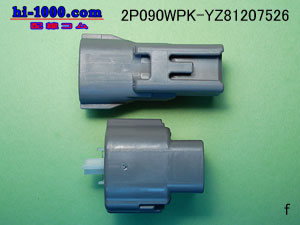

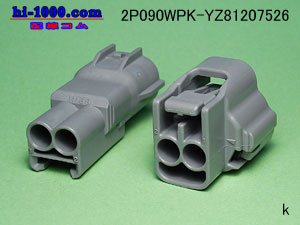

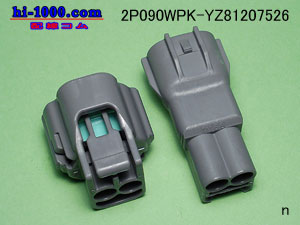

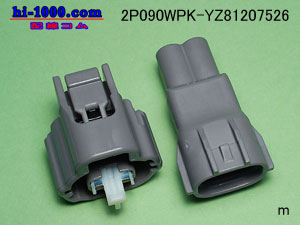

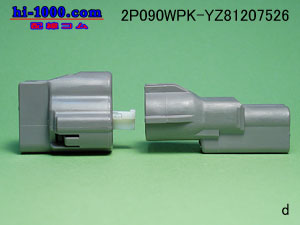

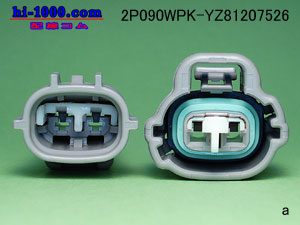

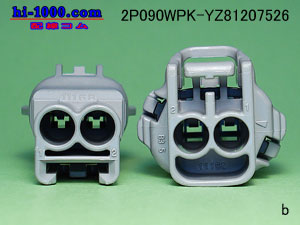

| 2P090WPK-YZ81207526-M 2P090WPK-YZ81207526-F |
| 090Ⅱシリーズ2P防水カプラキット |

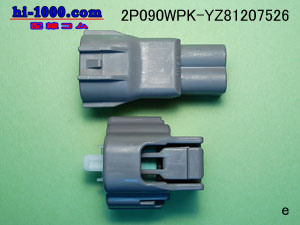

090型防水カプラ 矢崎総業製 090Ⅱシリーズ
ご注文の際は、形状をよくご確認の上ご注文くださいませ。
|
 |
|

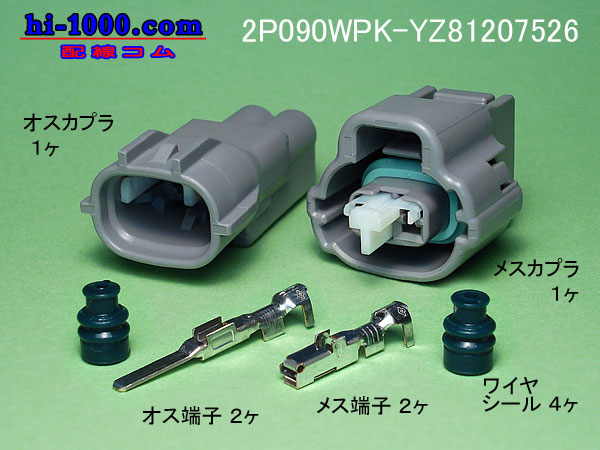

セット内容 |

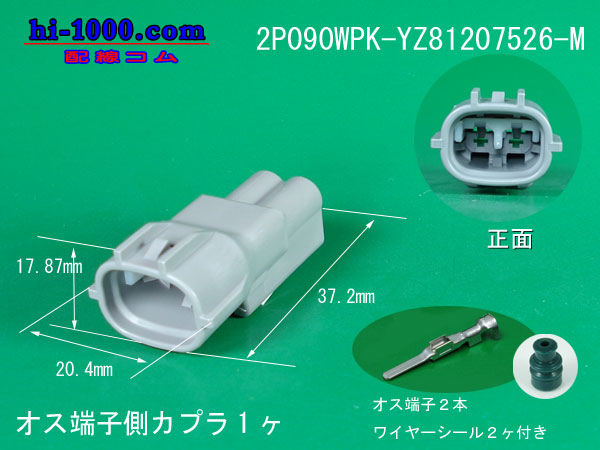

| 2P090型防水オス端子側カプラ |
1ヶ |
| 090型TS防水オス端子(M090WP-TS) |
2本 |
090型TS防水用ワイヤーシール
防水ゴム栓-濃緑色 |
2ヶ |
価格 578円 |
|
|
|
セット内容
|

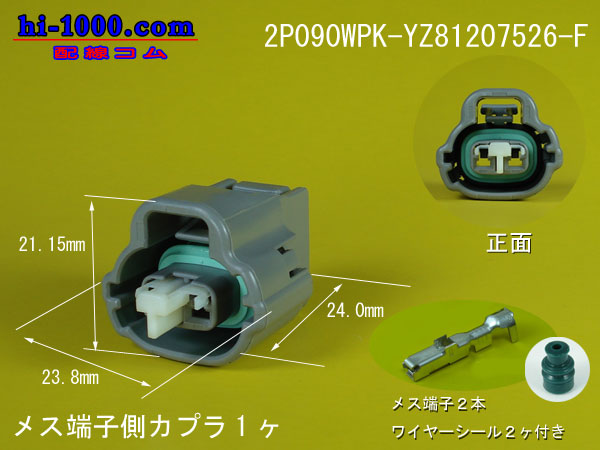

| 2P090型防水メス端子側カプラ |
1ヶ |
| 090型TS防水メス端子(F090WP-TS) |
2本 |
090型TS防水用ワイヤーシール
防水ゴム栓-濃緑色 |
2ヶ |
|
価格 578円
|
|
|
|
|
| |
 |
|
商品詳細
|
| 種別 |
防水カプラ
|
| ターミナルサイズ |
090型
|
| カプラ寸法 |
オス端子側カプラ
|
メス端子側カプラ
|
| 全長・奥行き（mm） |
37.2
|
24.0
|
| 幅（mm） |
20.4
|
23.8
|
| 高さ・厚さ（mm） |
17.87
|
21.15
|
| 備考 |
|
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
| 090型住友TSシリーズ防水カプラ用端子 |
|
|
オス側端子
|
メス側端子
|
|
全長・奥行き（mm）
|
25.9
|
17.0
|
| 幅（mm） |
2.3
|
3.0
|
| 高さ・厚さ（mm） |
0.64
|
2.8
|
| 板厚（mm） |
0.3
|
0.25
|
| 適用電線サイズ |
0.5～1.25mm
|
0.5～1.25mm
|
| 電線仕上がり外径 |
1.6～2.6mm
|
1.6～2.6mm
|
| 備考 |
090型防水カプラTSシリーズに使用されている端子。 |
|
| 090型TS防水ゴム栓-ワイヤシール |
|
090型TS防水用ワイヤーシール
防水ゴム栓-濃緑色
|
詳細
|
|
全長・奥行き（mm）
|
8.5
|
| 直径（mm） |
5.7
|
| 電線仕上がり外径 |
2.0～2.5mm
|
| 備考 |
オス端子・メス端子に共用です |
|
 |
|
|
|
|
|
