20P(050型+090型)ハイブリッドカプラキット

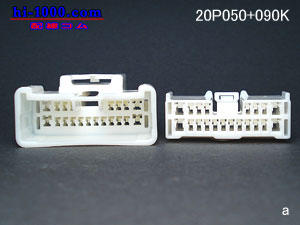

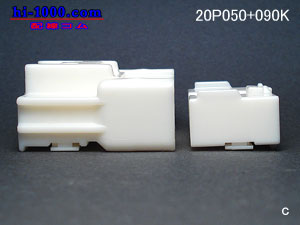

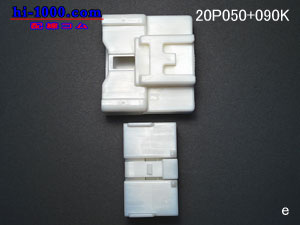

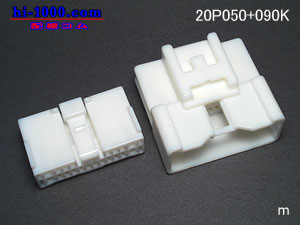

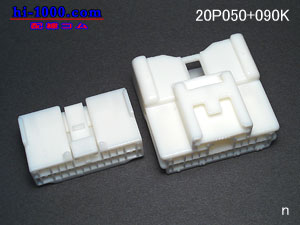

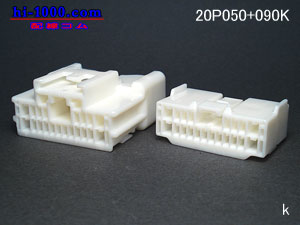

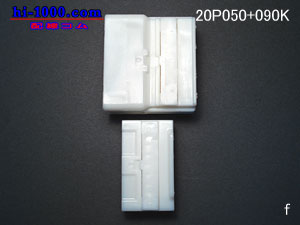

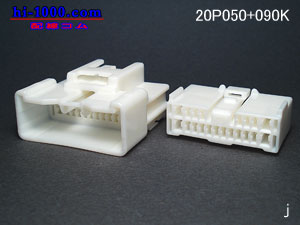

20極050型+090型ハイブリッドカプラキット 住友電装製 TSシリーズ

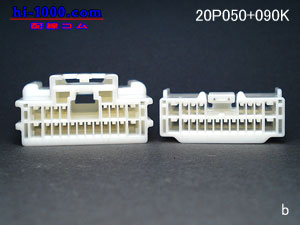

両端に090型端子を4極、その間に050端子を16極配置しています。

メス端子側カプラはトヨタ純正部品「90980-11469」と同じです。
ご注文の際は、形状をよくご確認の上ご注文くださいませ。

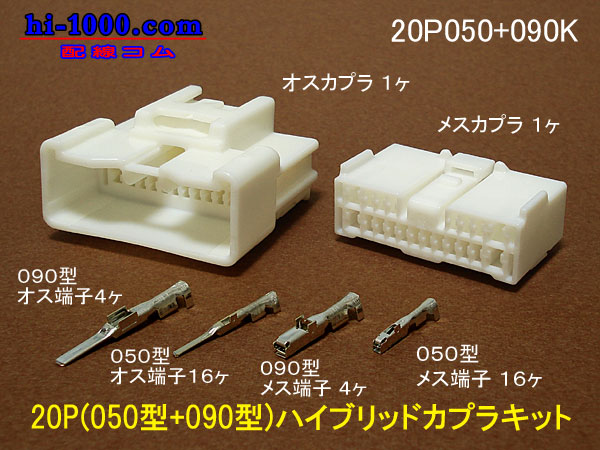

セット内容
20極050型090型ハイブリッドオスカプラ 1ヶ
20極050型090型ハイブリッドメスカプラ 1ヶ
050型オス端子(FM050-SMTS) 16ヶ
050型メス端子(FM050-SMTS) 16ヶ
090型オス端子(FM090-SMTS) 4ヶ
090型メス端子(FM090-SMTS) 4ヶ

商品詳細
種別
カプラ
ターミナルサイズ
050型+090型
カプラ寸法
オス端子側カプラ
メス端子側カプラ

幅(mm)

42.1
38.2
高さ(mm)
18.25
11.95
奥行き(mm)
39.0
22.0
備考 050型端子16極
090型端子4極
050型住友TSシリーズ端子
050型住友TSシリーズ
オス側
メス側

全長(mm)

21.8

15.5

幅(mm)
1.3
1.8
厚さ/高さ(mm)
0.64
2.4
板厚(mm)
0.3
0.2
適用電線サイズ
0.3〜0.5mm
0.3〜0.5mm
電線仕上がり外径
1.4〜2.1mm
1.4〜2.1mm
品番
1500-0181
8100-0544
備考
090型住友TSシリーズ端子
090型住友TSシリーズ
オス側
メス側

全長(mm)

26.7

18.0

幅(mm)
2.3
3.0
厚さ/高さ(mm)
0.64
2.8
板厚(mm)
0.3
0.25
適用電線サイズ
0.5〜1.25mm
0.3〜0.5mm
電線仕上がり外径
1.6〜2.9mm
1.6〜2.9mm
品番
8230-4502
8240-4892
備考
