13P090K-MT-M 13P090K-MT-F

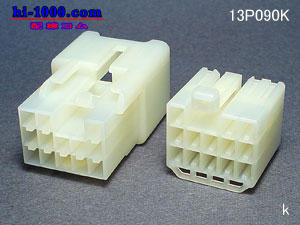

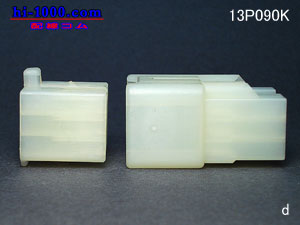

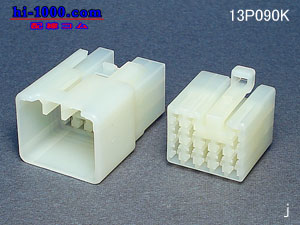

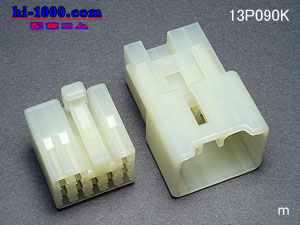

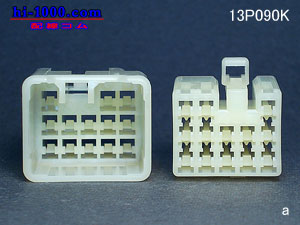

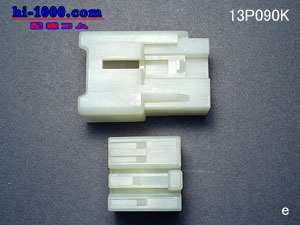

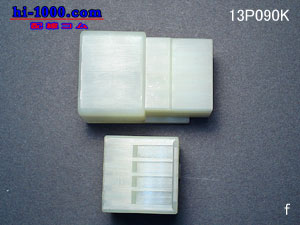

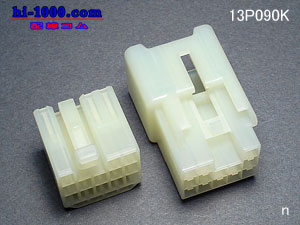

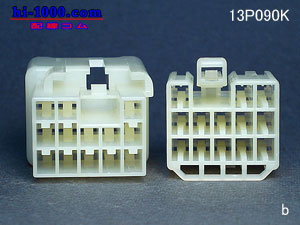

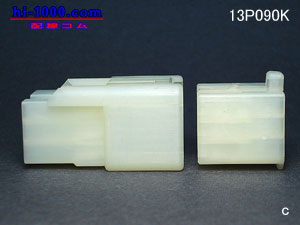

13P090型MTシリーズカプラキット
090型カプラ 住友電装製 MTシリーズ

ご注文の際は、形状をよくご確認の上ご注文くださいませ。

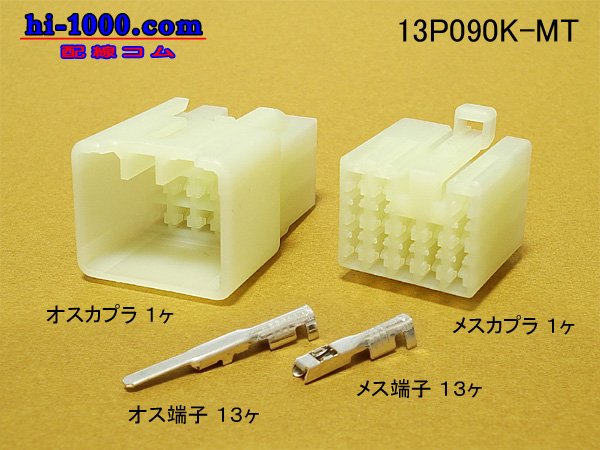

セット内容
090型13Pオス端子側カプラ 1ヶ
090型オス端子(M090) 13本
セット内容
090型13Pメス端子側カプラ 1ヶ
090型メス端子(F090) 13本

商品詳細
種別
非防水カプラ
ターミナルサイズ
090型

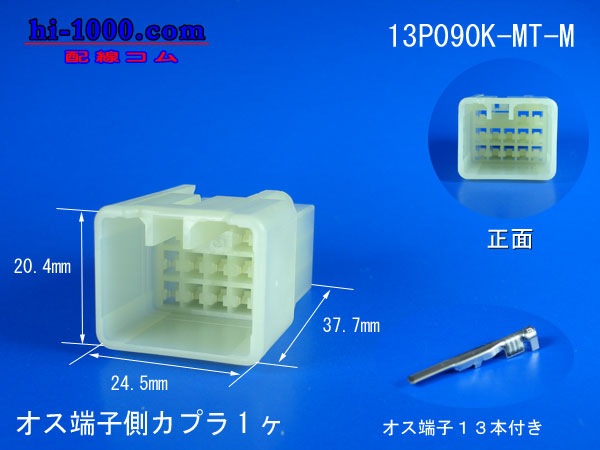

カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き(mm)
37.7
20.4
幅(mm)
24.5
21.1
高さ・厚さ(mm)
20.4
17.0
備考
090型住友HM/MTシリーズ非防水端子
オス側端子
メス側端子

全長・奥行き(mm)

26.7

17.2

幅(mm)
2.3
3.0
高さ・厚さ(mm)
2.0
2.5
板厚(mm)
0.3
0.25
適用電線サイズ(平方ミリ)
0.5〜1.25
0.5〜1.25
電線仕上がり外径
1.6〜2.9mm
1.6〜2.9mm
備考
