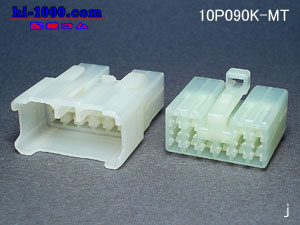

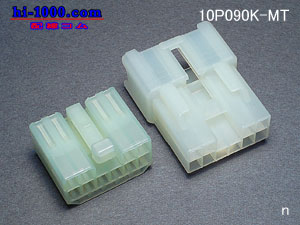

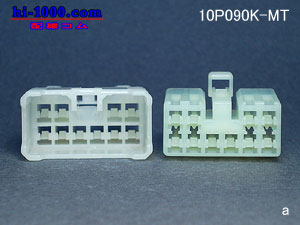

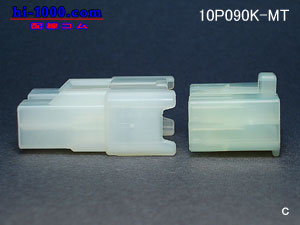

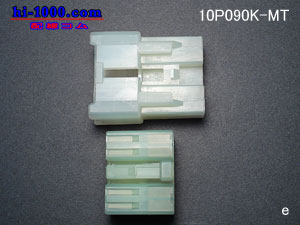

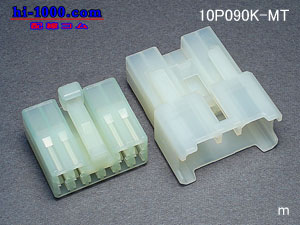

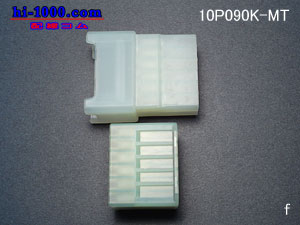

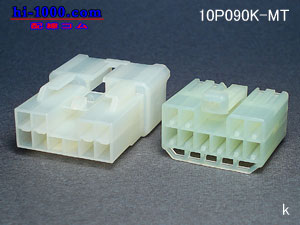

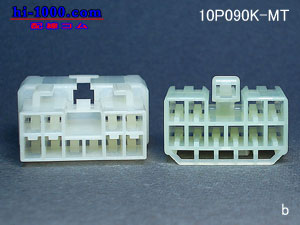

10P090K-MT-M　10P090K-MT-F
10P090型MTシリーズカプラキット
090型カプラ　住友電装製　MTシリーズ

ご注文の際は、形状をよくご確認の上ご注文くださいませ。

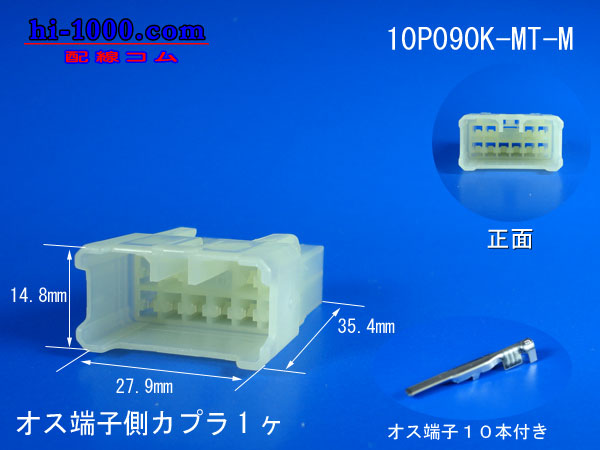

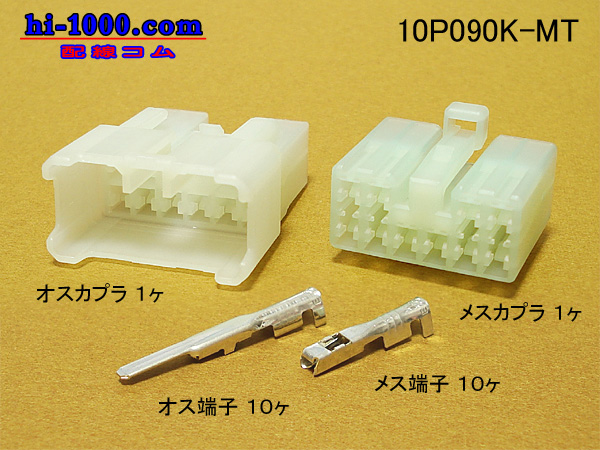

セット内容
090型10Pオス端子側カプラ 1ヶ
090型オス端子(M090) 10本
価格　342円

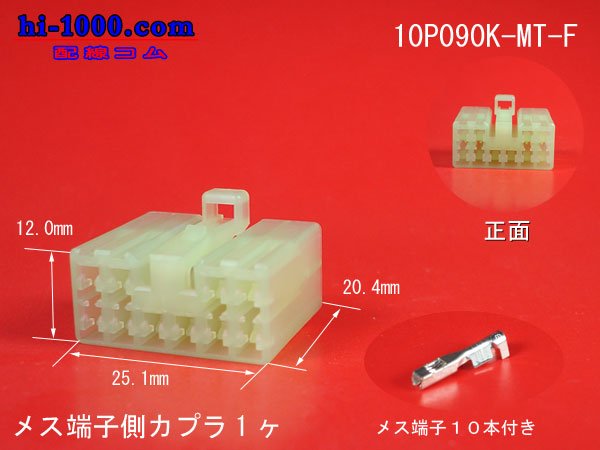

セット内容
090型10Pメス端子側カプラ 1ヶ
090型メス端子(F090) 10本
価格　342円
　
商品詳細
種別
非防水カプラ
ターミナルサイズ
090型
カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き（mm）
35.4
20.4
幅（mm）
27.9
25.1
高さ・厚さ（mm）
14.8
12.0
備考
090型住友HM/MTシリーズ非防水端子
オス側端子
メス側端子

全長・奥行き（mm）
26.7

17.2

幅（mm）
2.3
3.0
高さ・厚さ（mm）
2.0
2.5
板厚（mm）
0.3
0.25
適用電線サイズ（平方ミリ）
0.5〜1.25
0.5〜1.25
電線仕上がり外径
1.6〜2.9mm
1.6〜2.9mm
備考
