10P040K-M 10P040K-F
10P(040型)カプラキット

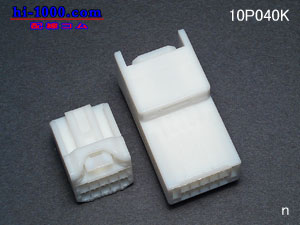

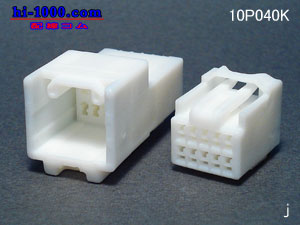

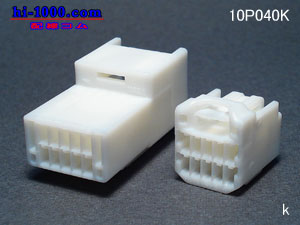

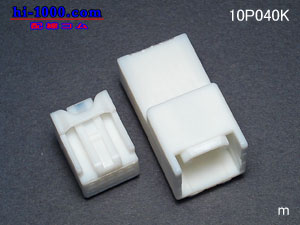

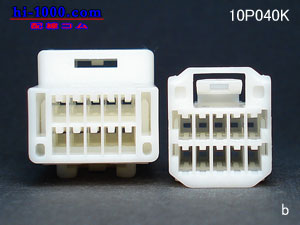

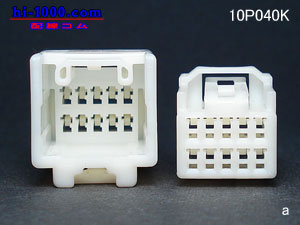

040型10極カプラキット　矢崎総業製　040Ⅲシリーズ

ご注文の際は、形状をよくご確認の上ご注文くださいませ。

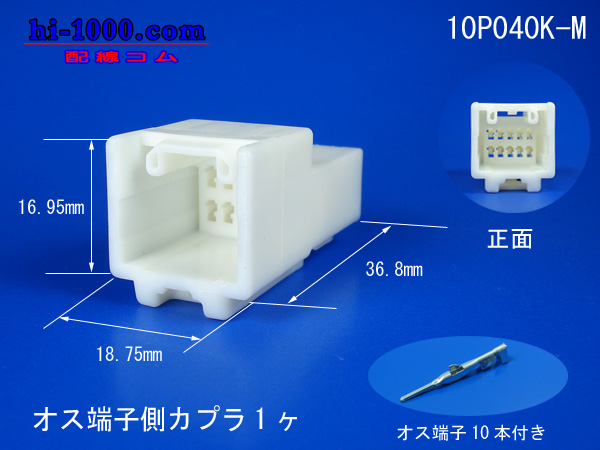

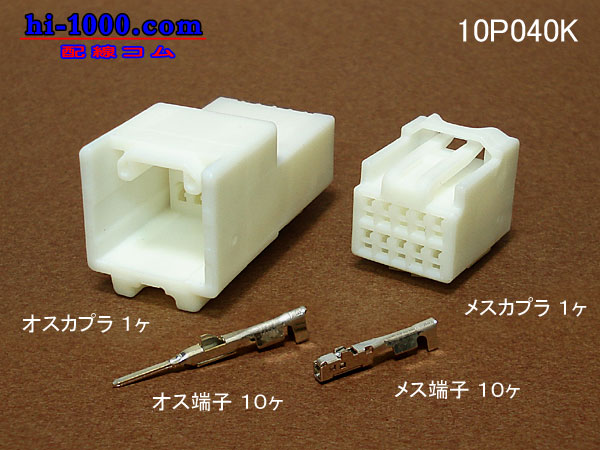

セット内容
040型10Pオス端子側カプラ 1ヶ
040型オス端子 10本
価格　420円

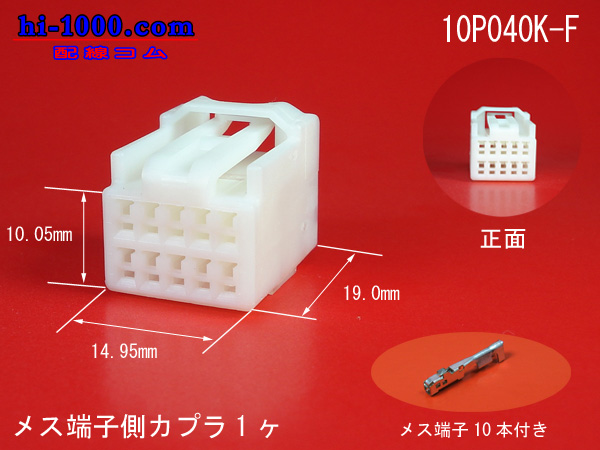

セット内容
040型10Pメス端子側カプラ 1ヶ
040型メス端子 10本
価格　420円
　
商品詳細
種別
非防水カプラ
ターミナルサイズ
040型

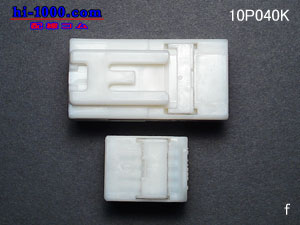

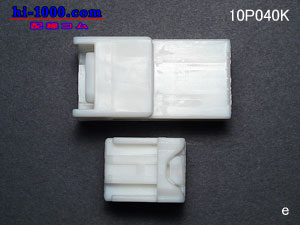

カプラ寸法
オス端子側カプラ
メス端子側カプラ
全長・奥行き（mm）
36.80
19.00

幅（mm）
18.75
14.95
高さ・厚さ（mm）
16.95
10.05
備考 　
端子
オス側
メス側

全長（mm）
23.8

15.9
幅（mm）
1.0
1.85
厚さ/高さ（mm）
0.64
2.55
板厚（mm）
0.32
0.25
適用電線サイズ
0.3～0.5mm
0.3～0.5mm
電線仕上がり外径
1.4～2.1mm
1.4～2.1mm
備考
